FDR

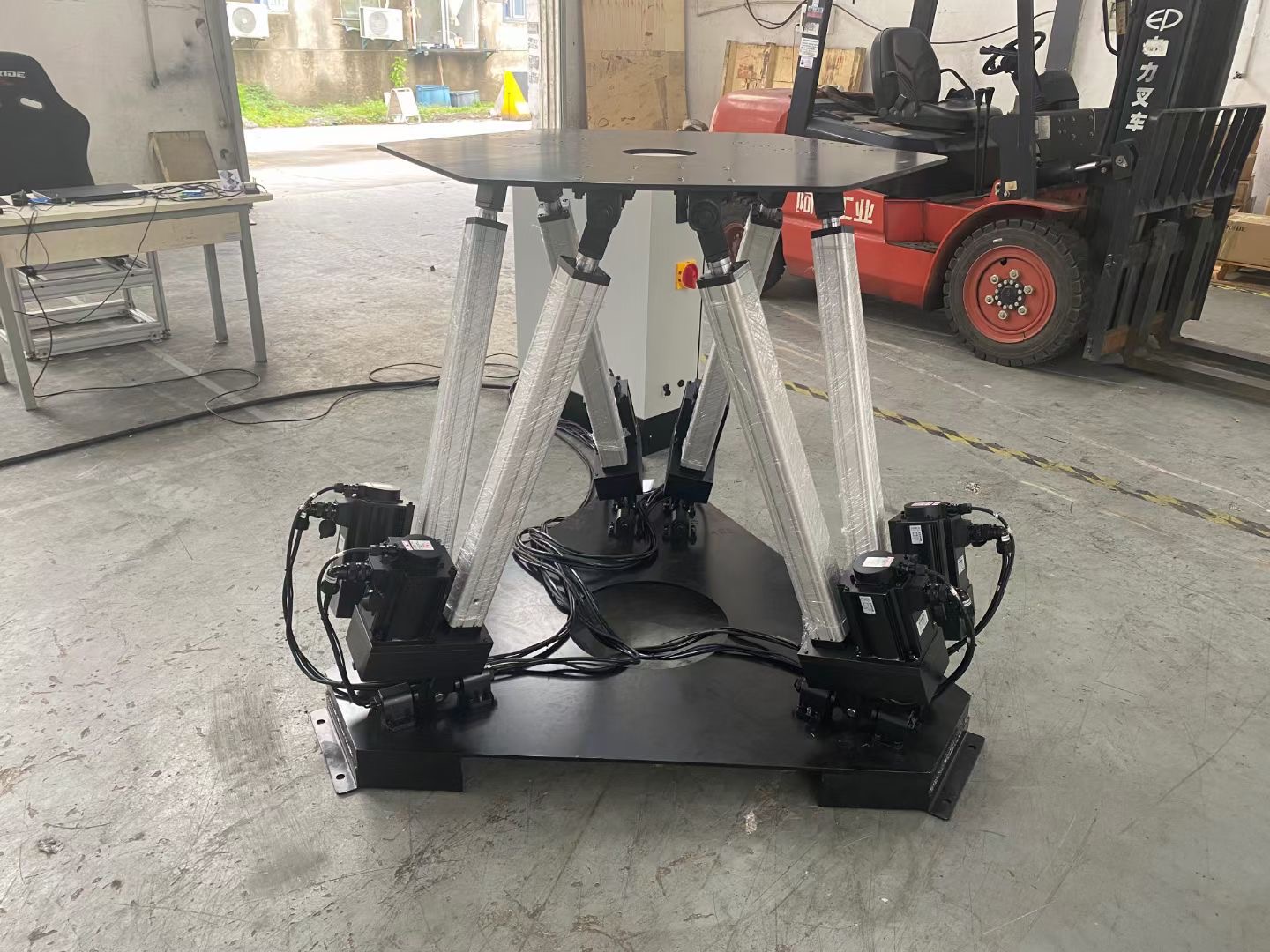

Parameter dengan Platform Simulasi Gerakan Muatan 300kg:
Muatan |
≤300kg |
Dimensi Platform Atas |
1000mm *1000mm |
Rentang Kecepatan |
0-250 mm/dtk |
Mengangkat |
0-300mm |
Bergoyang |
±150mm |
Lonjakan |
±150mm |
Mengoleng |
±20° |
Gulungan |
±20° |
Melempar |
±20° |
Ulangi akurasi |
±0,05mm |
Akurasi pengulangan kecepatan sudut |
±0,1° |
Parameter OEM |
Kecepatan, pukulan, respons, ukuran platform, keluaran, daya dorong, warna, metode pemasangan yang disesuaikan |
Keuntungan dari platform gerak 6DOF:
1. Platform stewart 6DOF memberikan simulasi yang lebih kompleks dan realistis, memungkinkan gerakan dalam enam derajat kebebasan, termasuk terjemahan pada sumbu x, y, dan z, serta gerakan rotasi pada sumbu pitch, roll, dan yaw. Hal ini memungkinkan representasi pergerakan dan lingkungan dunia nyata yang lebih akurat, sehingga cocok untuk aplikasi simulasi dan pelatihan tingkat lanjut, seperti di industri militer dan luar angkasa.
2. Platform 6 DOF memberikan tingkat realisme dan imersi yang lebih tinggi, karena memungkinkan derajat kebebasan tambahan, termasuk terjemahan pada sumbu x, y, dan z. Ini memberikan representasi gerak dan lingkungan yang lebih komprehensif, sehingga cocok untuk aplikasi simulasi dan pelatihan yang lebih canggih.
3. Kontrol servo loop tertutup digital penuh, kartu kendali gerak multi sumbu profesional memastikan gerakan halus dan kesetiaan yang tinggi, mengurangi penyimpangan dan distorsi dinamis.
4. Kombinasi modular baru dan integrasi sistem yang bebas dan fleksibel untuk memenuhi berbagai kebutuhan pelanggan.
5. Respons tinggi, kecepatan tinggi, dan kebisingan rendah untuk memenuhi persyaratan berbagai lingkungan pengoperasian.
Ikhtisar Performa Platform Simulasi Gerakan FDR 6DOF:
Muatan |
50-20000kg |
||||
Sikap |
Pemindahan |
Kecepatan |
Percepatan |
Ketepatan |
Akurasi Ulang |
Nada(a) |
±5°- ±35° |
≤60° |
≤200°/detik2 |
0,03° |
0,01° |
Bergulir (B) |
±5°- ±35° |
≤60° |
≤200°/detik2 |
0,03° |
0,01° |
ubi (y) |
±5 - ±35° |
≤60° |
≤200°/detik2 |
0,03° |
0,01° |
Angkat Vertikal |
±10mm - ±500mm |
≤1000 mm/dtk |
≤1.0g |
0,03mm |
0,1 mm |
Lonjakan (Y) |
±10mm - ±500mm |
≤1000 mm/dtk |
≤1.0g |
0,03mm |
0,1 mm |
Bergoyang (x) |
±10mm - ±500mm |
≤1000 mm/dtk |
≤1.0g |
0,03mm |
0,1 mm |
Efisiensi respons sistem |
0Hz-20HZ |
||||
Jumlah melayang |
Sistem platform berjalan terus menerus selama lebih dari 12 jam, dan penyimpangan posisi salah satu silinder listrik tidak melebihi 0,00025m. |
||||
Sistem Gerak 6DOF dapat digunakan pada aplikasi berikut:
Simulasi Dirgantara dan Pertahanan: Ini berfungsi sebagai inti dari simulator penerbangan dengan ketelitian tinggi untuk pelatihan pilot dan untuk pengujian Hardware-in-the-Loop (HiL) pada sistem panduan, sensor, dan komponen satelit dalam kondisi dinamis yang realistis .
Penelitian dan Pengembangan Otomotif dan Industri: Platform ini banyak digunakan untuk memvalidasi dinamika kendaraan, menguji sistem suspensi, dan mereplikasi profil jalan untuk analisis ketahanan komponen otomotif. Hal ini juga penting untuk mengevaluasi mesin industri berat dan robotika .
Hiburan dan Pembelajaran Berdasarkan Pengalaman: Ini memberikan basis gerakan yang imersif untuk teater dinamis tingkat profesional, simulator balap, dan simulator gempa bumi, memberikan umpan balik haptik yang kuat dan realistis .
Penelitian Akademik dan Ilmiah: Universitas dan lembaga penelitian memanfaatkan platform ini untuk studi lanjutan dalam bidang dinamika, sistem kontrol, analisis getaran, dan untuk mensimulasikan skenario gerakan kompleks yang sulit untuk direproduksi
Sistem Kontrol Platform Simulasi Gerak:
1. Sistem kontrol platform gerak terdiri dari pengontrol gerak dengan komunikasi bus CANopen dan fungsi input dan output digital, motor digital penuh dan perangkat lunak khusus, dll.
2.Kontrol platform gerak bersifat intuitif melalui antarmuka grafis yang memungkinkan operator mempelajari dan menerapkannya dalam waktu singkat.
3. Perangkat lunak kontrol dapat menyalin program gerak yang dihasilkan oleh perangkat lunak desain gerak.
