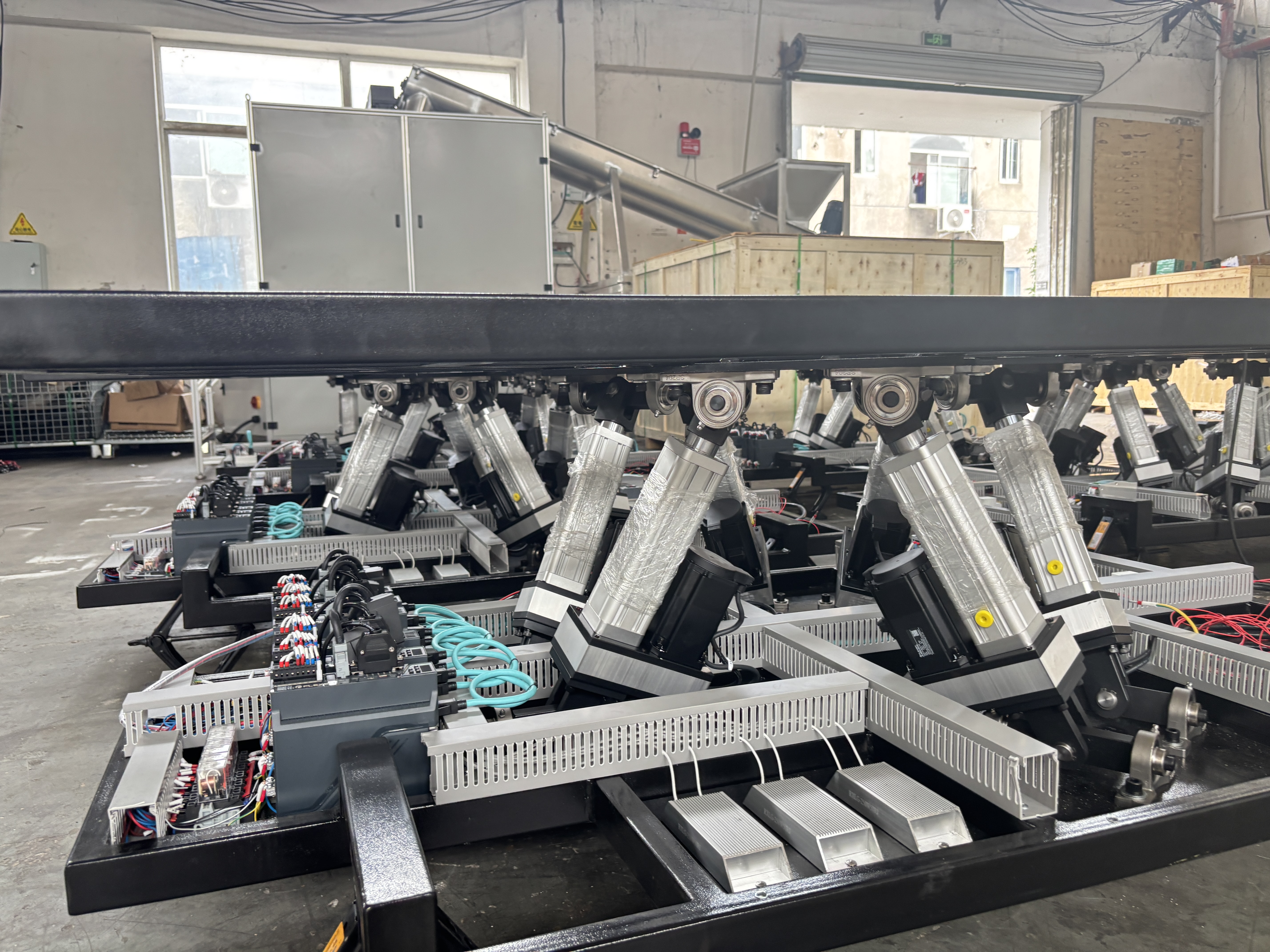

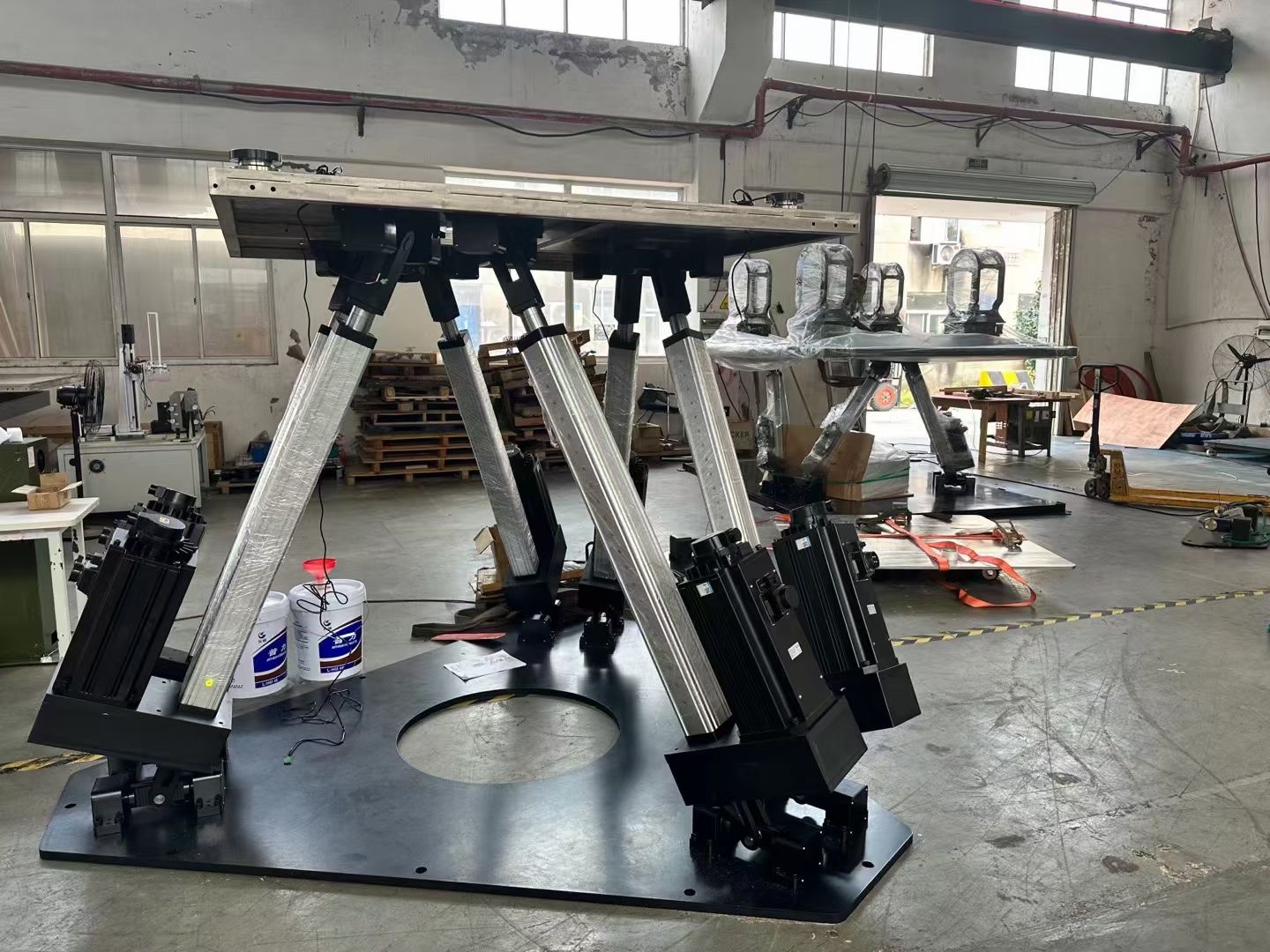

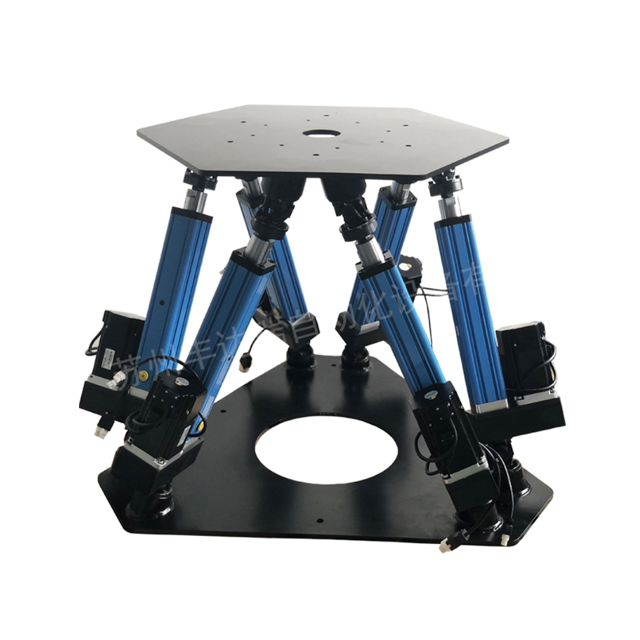

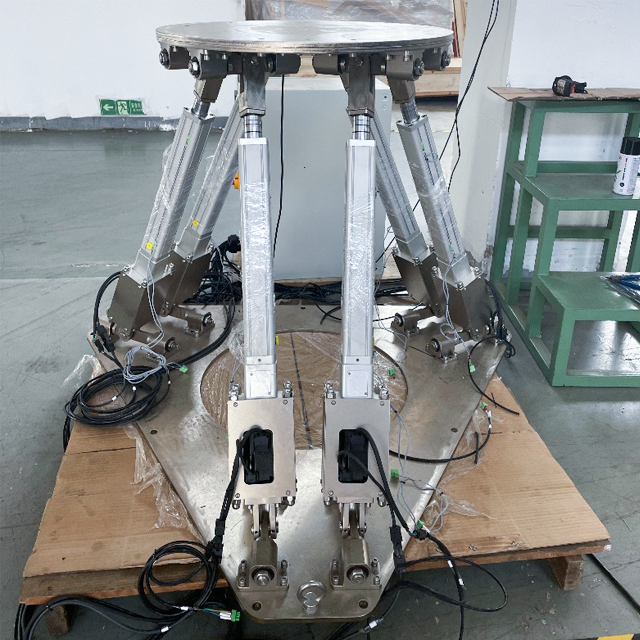

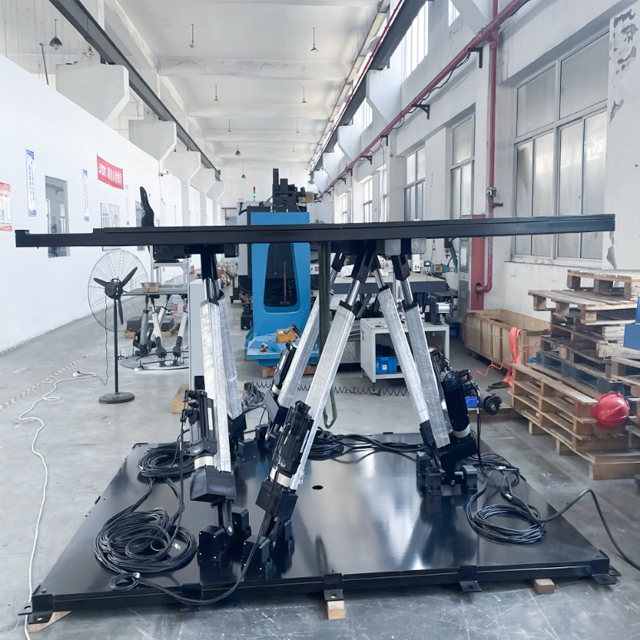

វេទិកាចលនា 6DOF ជាមួយនឹងបន្ទុក 300 គីឡូក្រាម

ប៉ារ៉ាម៉ែត្រជាមួយ 300kg Payload Motion Platform Simulating:

បន្ទុក	≤ 300 គីឡូក្រាម
វិមាត្រវេទិកាខាងលើ	1000mm * 1000mm
ជួរល្បឿន	0-250mm / s
ហេវ	0-300 ម។
ស្វាង	± 150 ម។
រលក	± 150 ម។
យ៉ាវ	±20°
រមៀល	±20°
ទីលាន	±20°
ភាពត្រឹមត្រូវឡើងវិញ	± 0.05 ម។
ល្បឿនមុំ ភាពត្រឹមត្រូវឡើងវិញ	±0.1°
ប៉ារ៉ាម៉ែត្រ OEM	ល្បឿនប្ដូរតាមបំណង, ជំងឺដាច់សរសៃឈាមខួរក្បាល, ការឆ្លើយតប, ទំហំវេទិកា, ទិន្នផល, រុញ, ពណ៌, វិធីសាស្រ្តដំឡើង

គុណសម្បត្តិនៃវេទិកាចលនា 6DOF៖

1.A 6DOF stewart platform ផ្តល់នូវការក្លែងធ្វើដ៏ស្មុគស្មាញ និងប្រាកដនិយម ដែលអនុញ្ញាតឱ្យមានចលនាក្នុងកម្រិតទាំងប្រាំមួយនៃសេរីភាព រួមទាំងការបកប្រែក្នុងអ័ក្ស x, y និង z ក៏ដូចជាចលនាបង្វិលនៅក្នុងអ័ក្ស វិល និងអ័ក្ស yaw។ នេះអនុញ្ញាតឱ្យមានការតំណាងឱ្យកាន់តែត្រឹមត្រូវនៃចលនា និងបរិស្ថានក្នុងពិភពពិត ដែលធ្វើឱ្យវាស័ក្តិសមសម្រាប់កម្មវិធីពិសោធន៏ និងការបណ្តុះបណ្តាលកម្រិតខ្ពស់ ដូចជានៅក្នុងឧស្សាហកម្មយោធា និងអវកាសជាដើម។

វេទិកា 2.A 6 DOF ផ្តល់នូវកម្រិតនៃភាពប្រាកដនិយម និងការពន្លិចកាន់តែខ្ពស់ ព្រោះវាអនុញ្ញាតឱ្យមានកម្រិតសេរីភាពបន្ថែម រួមទាំងការបកប្រែនៅក្នុងអ័ក្ស x, y និង z ។ នេះផ្តល់នូវតំណាងដ៏ទូលំទូលាយនៃចលនា និងបរិស្ថាន ដែលធ្វើឱ្យវាស័ក្តិសមសម្រាប់កម្មវិធីក្លែងធ្វើ និងការបណ្តុះបណ្តាលកម្រិតខ្ពស់បន្ថែមទៀត។

3.Full digital closed loop control servo control, professional multi axis motion control card ធានានូវចលនារលូន និងមានភាពស្មោះត្រង់ខ្ពស់ កាត់បន្ថយការរសាត់ និងការបង្ខូចទ្រង់ទ្រាយថាមវន្ត។

4. ការរួមបញ្ចូលគ្នានៃម៉ូឌុលថ្មី និងការរួមបញ្ចូលប្រព័ន្ធឥតគិតថ្លៃ និងអាចបត់បែនបាន ដើម្បីបំពេញតម្រូវការផ្សេងៗរបស់អតិថិជន។

5.ការឆ្លើយតបខ្ពស់ ល្បឿនលឿន និងសំលេងរំខានទាប ដើម្បីបំពេញតាមតម្រូវការនៃបរិយាកាសប្រតិបត្តិការផ្សេងៗ។

FDR 6DOF Motion Simulating Platform Performance ទិដ្ឋភាពទូទៅ៖

បន្ទុក	50-20000 គីឡូក្រាម
ឥរិយាបថ	ការផ្លាស់ទីលំនៅ	ល្បឿន	ការបង្កើនល្បឿន	ភាពត្រឹមត្រូវ	ភាពត្រឹមត្រូវឡើងវិញ
ទីលាន(ក)	±5°- ±35°	≤60°	≤200°/s2	0.03°	0.01°
រំកិល(B)	±5°- ±35°	≤60°	≤200°/s2	0.03°	0.01°
យ៉ាំ (y)	±5 - ±35°	≤60°	≤200°/s2	0.03°	0.01°
ការលើកបញ្ឈរ	± 10 មម - ± 500 មម	≤1000mm/s	≤1.0 ក្រាម។	0.03 ម។	0.1 ម។
Surge(Y)	± 10 មម - ± 500 មម	≤1000mm/s	≤1.0 ក្រាម។	0.03 ម។	0.1 ម។
Sway(x)	± 10 មម - ± 500 មម	≤1000mm/s	≤1.0 ក្រាម។	0.03 ម។	0.1 ម។
ប្រសិទ្ធភាពនៃការឆ្លើយតបរបស់ប្រព័ន្ធ	0Hz-20HZ
បរិមាណអណ្តែត	ប្រព័ន្ធវេទិកាដំណើរការជាបន្តបន្ទាប់លើសពី 12 ម៉ោង ហើយទីតាំងរសាត់នៃស៊ីឡាំងអគ្គិសនីណាមួយមិនលើសពី 0.00025 ម៉ែត្រ។

6DOF Motion System អាចប្រើប្រាស់កម្មវិធីដូចខាងក្រោម៖

• Aerospace and Defense Simulation៖ វាបម្រើជាស្នូលនៃម៉ាស៊ីនក្លែងធ្វើជើងហោះហើរដែលមានភាពស្មោះត្រង់ខ្ពស់សម្រាប់ការបណ្តុះបណ្តាលអ្នកបើកបរ និងសម្រាប់ការធ្វើតេស្ត Hardware-in-the-Loop (HiL) នៃប្រព័ន្ធណែនាំ ឧបករណ៍ចាប់សញ្ញា និងសមាសធាតុផ្កាយរណបក្រោមលក្ខខណ្ឌថាមវន្តជាក់ស្តែង។ .

• Automotive and Industrial R&D៖ វេទិកានេះត្រូវបានប្រើយ៉ាងទូលំទូលាយដើម្បីកំណត់សុពលភាពនៃសក្ដានុពលយានយន្ត សាកល្បងប្រព័ន្ធព្យួរ និងចម្លងទម្រង់ផ្លូវសម្រាប់ការវិភាគភាពធន់នៃសមាសធាតុរថយន្ត។ វាក៏មានសារៈសំខាន់ផងដែរសម្រាប់ការវាយតម្លៃគ្រឿងចក្រឧស្សាហកម្មធុនធ្ងន់ និងមនុស្សយន្ត .

• ការកម្សាន្ត និងការរៀនសូត្របទពិសោធន៍៖ វាផ្តល់នូវមូលដ្ឋានចលនាដ៏អស្ចារ្យសម្រាប់រោងមហោស្រពថាមវន្តកម្រិតវិជ្ជាជីវៈ ម៉ាស៊ីនពិសោធប្រណាំង និងម៉ាស៊ីនក្លែងធ្វើរញ្ជួយដី ដោយផ្តល់នូវមតិកែលម្អប្រកបដោយថាមពល និងប្រាកដនិយម។ .

• ការសិក្សាស្រាវជ្រាវ និងវិទ្យាសាស្ត្រ៖ សាកលវិទ្យាល័យ និងស្ថាប័នស្រាវជ្រាវប្រើប្រាស់វេទិកាទាំងនេះសម្រាប់ការសិក្សាកម្រិតខ្ពស់នៅក្នុងឌីណាមិក ប្រព័ន្ធគ្រប់គ្រង ការវិភាគរំញ័រ និងសម្រាប់ការក្លែងធ្វើសេណារីយ៉ូចលនាស្មុគស្មាញដែលពិបាកផលិតឡើងវិញ។

ប្រព័ន្ធគ្រប់គ្រងវេទិកាក្លែងធ្វើចលនា៖

1. ប្រព័ន្ធគ្រប់គ្រងវេទិកាចលនាមានឧបករណ៍បញ្ជាចលនាជាមួយនឹងការទំនាក់ទំនងឡានក្រុង CANopen និងមុខងារបញ្ចូល និងទិន្នផលឌីជីថល ម៉ូទ័រឌីជីថលពេញលេញ និងកម្មវិធីជាក់លាក់។ល។

2.ការគ្រប់គ្រងនៃវេទិកាចលនាគឺវិចារណញាណតាមរយៈចំណុចប្រទាក់ក្រាហ្វិកដែលអនុញ្ញាតឱ្យប្រតិបត្តិកររៀន និងអនុវត្តក្នុងរយៈពេលខ្លី។

3.កម្មវិធីបញ្ជាអាចចម្លងកម្មវិធីចលនាដែលបង្កើតឡើងដោយកម្មវិធីរចនាចលនា។
