เอฟดีอาร์

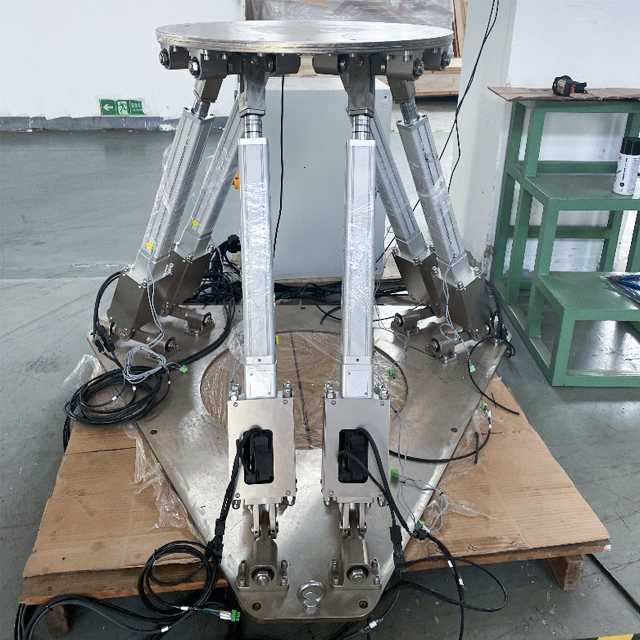

พารามิเตอร์ที่มีแพลตฟอร์มจำลองการเคลื่อนไหวของน้ำหนักบรรทุก 300 กก.:
เพย์โหลด |
≤300กก |
มิติแพลตฟอร์มด้านบน |
1,000 มม. * 1,000 มม |
ช่วงความเร็ว |
0-250 มม./วินาที |
ยก |
0-300มม |
แกว่งไปแกว่งมา |
±150มม |
ไฟกระชาก |
±150มม |
อ้าปากค้าง |
±20° |
ม้วน |
±20° |
ขว้าง |
±20° |
ทำซ้ำความแม่นยำ |
±0.05มม |
ความแม่นยำในการทำซ้ำความเร็วมุม |
±0.1° |
พารามิเตอร์ OEM |
ความเร็ว จังหวะ การตอบสนอง ขนาดแพลตฟอร์ม เอาท์พุต แรงขับ สี วิธีการติดตั้งที่กำหนดเอง |
ข้อดีของแพลตฟอร์มการเคลื่อนไหว 6DOF:
1. แพลตฟอร์มสจ๊วต 6DOF ให้การจำลองที่ซับซ้อนและสมจริงมากขึ้น ช่วยให้สามารถเคลื่อนไหวได้อย่างอิสระทั้ง 6 องศา รวมถึงการแปลค่าในแกน x, y และ z ตลอดจนการเคลื่อนที่แบบหมุนในแกนพิทช์ ม้วนตัว และแกนหันเห ช่วยให้สามารถแสดงการเคลื่อนไหวและสภาพแวดล้อมในโลกแห่งความเป็นจริงได้แม่นยำยิ่งขึ้น ทำให้เหมาะสำหรับการใช้งานด้านการจำลองและการฝึกอบรมขั้นสูง เช่น อุตสาหกรรมการทหารและอวกาศ
2. แพลตฟอร์ม 6 DOF ให้ความสมจริงและการดื่มด่ำในระดับที่สูงขึ้น เนื่องจากช่วยให้มีระดับความอิสระเพิ่มเติม รวมถึงการแปลในแกน x, y และ z ซึ่งให้การนำเสนอการเคลื่อนไหวและสภาพแวดล้อมที่ครอบคลุมมากขึ้น ทำให้เหมาะสำหรับการจำลองและการใช้งานการฝึกอบรมขั้นสูงยิ่งขึ้น
3. การควบคุมเซอร์โวแบบวงปิดแบบดิจิตอลเต็มรูปแบบการ์ดควบคุมการเคลื่อนไหวหลายแกนแบบมืออาชีพช่วยให้มั่นใจได้ถึงการเคลื่อนไหวที่ราบรื่นและความเที่ยงตรงสูง ลดการดริฟท์และการบิดเบือนแบบไดนามิก
4.การผสมผสานแบบโมดูลาร์ใหม่และการรวมระบบที่ฟรีและยืดหยุ่นเพื่อตอบสนองความต้องการที่แตกต่างกันของลูกค้า
5.การตอบสนองสูง ความเร็วสูง และเสียงต่ำ เพื่อตอบสนองความต้องการของสภาพแวดล้อมการทำงานต่างๆ
ภาพรวมประสิทธิภาพของแพลตฟอร์มจำลองการเคลื่อนไหว FDR 6DOF:
เพย์โหลด |
50-20,000กก |
||||
ท่าทาง |
การกระจัด |
ความเร็ว |
การเร่งความเร็ว |
ความแม่นยำ |
ทำซ้ำความแม่นยำ |
สนาม(ก) |
±5°- ±35° |
≤60° |
≤200°/วินาที2 |
0.03° |
0.01° |
โรลลิ่งส(B) |
±5°- ±35° |
≤60° |
≤200°/วินาที2 |
0.03° |
0.01° |
มันเทศ (ญ) |
±5 - ±35° |
≤60° |
≤200°/วินาที2 |
0.03° |
0.01° |
ลิฟท์แนวตั้ง |
±10มม. - ±500มม |
≤1000มม./วินาที |
≤1.0ก |
0.03มม |
0.1มม |
ไฟกระชาก(Y) |
±10มม. - ±500มม |
≤1000มม./วินาที |
≤1.0ก |
0.03มม |
0.1มม |
แกว่งไปแกว่งมา(x) |
±10มม. - ±500มม |
≤1000มม./วินาที |
≤1.0ก |
0.03มม |
0.1มม |
ประสิทธิภาพการตอบสนองของระบบ |
0Hz-20HZ |
||||
ปริมาณดริฟท์ |
ระบบแพลตฟอร์มทำงานอย่างต่อเนื่องนานกว่า 12 ชั่วโมง และตำแหน่งดริฟท์ของกระบอกสูบไฟฟ้าอันใดอันหนึ่งไม่เกิน 0.00025 ม. |
||||
6DOF Motion System สามารถใช้งานได้ดังต่อไปนี้:
การจำลองการบินและอวกาศและการป้องกัน: ทำหน้าที่เป็นแกนหลักของเครื่องจำลองการบินที่มีความเที่ยงตรงสูงสำหรับการฝึกนักบินและสำหรับการทดสอบระบบนำทาง เซ็นเซอร์ และส่วนประกอบดาวเทียมแบบ Hardware-in-the-Loop (HiL) ภายใต้สภาวะไดนามิกที่สมจริง .
การวิจัยและพัฒนาด้านยานยนต์และอุตสาหกรรม: แพลตฟอร์มนี้ถูกใช้อย่างกว้างขวางเพื่อตรวจสอบไดนามิกของยานพาหนะ ทดสอบระบบกันสะเทือน และจำลองโปรไฟล์ถนนเพื่อการวิเคราะห์ความทนทานของส่วนประกอบยานยนต์ ยังเป็นสิ่งสำคัญสำหรับการประเมินเครื่องจักรอุตสาหกรรมหนักและหุ่นยนต์ .
ความบันเทิงและการเรียนรู้จากประสบการณ์: เป็นฐานการเคลื่อนไหวที่สมจริงสำหรับโรงละครไดนามิกระดับมืออาชีพ เครื่องจำลองการแข่งรถ และเครื่องจำลองแผ่นดินไหว ให้การตอบสนองระบบสัมผัสที่ทรงพลังและสมจริง .
การวิจัยทางวิชาการและวิทยาศาสตร์: มหาวิทยาลัยและสถาบันการวิจัยใช้แพลตฟอร์มเหล่านี้เพื่อการศึกษาขั้นสูงในด้านไดนามิก ระบบควบคุม การวิเคราะห์การสั่นสะเทือน และสำหรับการจำลองสถานการณ์การเคลื่อนไหวที่ซับซ้อนซึ่งยากต่อการทำซ้ำ
ระบบควบคุมแพลตฟอร์มการจำลองการเคลื่อนไหว:
1.ระบบควบคุมแพลตฟอร์มการเคลื่อนไหวประกอบด้วยตัวควบคุมการเคลื่อนไหวพร้อมการสื่อสาร CANopen บัสและฟังก์ชันอินพุตและเอาต์พุตดิจิทัล มอเตอร์ดิจิทัลเต็มรูปแบบ และซอฟต์แวร์เฉพาะ ฯลฯ
2. การควบคุมแพลตฟอร์มการเคลื่อนไหวนั้นใช้งานง่ายผ่านอินเทอร์เฟซแบบกราฟิกที่ช่วยให้ผู้ปฏิบัติงานสามารถเรียนรู้และนำไปใช้ได้ในเวลาอันสั้น
3. ซอฟต์แวร์ควบคุมสามารถคัดลอกโปรแกรมการเคลื่อนไหวที่สร้างโดยซอฟต์แวร์ออกแบบการเคลื่อนไหว
