| Sasia: | |
|---|---|
FDR

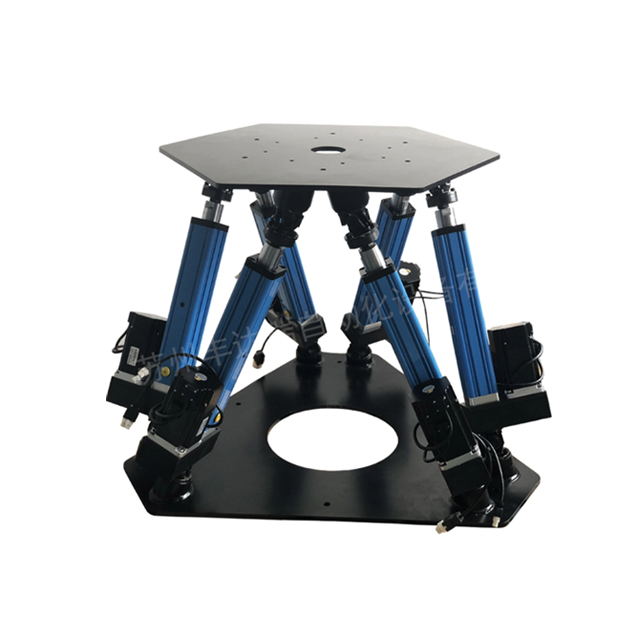

Parametrat me platformën simuluese të lëvizjes së ngarkesës 2000 kg:
Ngarkesa |
≤2000 kg |
Dimensioni i sipërm i platformës |
1500 mm * 1500 mm |
Gama e shpejtësisë |
0-100 mm/s |
Heave |
0-450 mm |
Lëkundje |
±225 mm |
Rritje |
±225 mm |
Iu |
±25° |
Rrotulloni |
±25° |
Katrani |
±25° |
Përsëritni saktësinë |
±0,1 mm |
Saktësia e përsëritjes së shpejtësisë së këndit |
±0,5° |
Parametrat OEM |
Shpejtësia e personalizuar, goditja, përgjigja, madhësia e platformës, prodhimi, shtytja, ngjyra, metoda e instalimit |
Përparësitë e një platforme lëvizjeje 6DOF:
1.Një platformë 6 DOF ofron një simulim më kompleks dhe real, duke lejuar lëvizjen në të gjashtë shkallët e lirisë, duke përfshirë përkthimin në akset x, y dhe z, si dhe lëvizjen rrotulluese në akset e hapit, rrotullimit dhe kthesës. Kjo lejon një përfaqësim më të saktë të lëvizjeve dhe mjediseve të botës reale, duke e bërë atë të përshtatshëm për simulime dhe aplikime trajnimi shumë të avancuara, si ato në industrinë ushtarake dhe hapësinore.
2.Një platformë 6 DOF ofron një nivel edhe më të lartë realizmi dhe zhytjeje, pasi lejon shkallë shtesë lirie, duke përfshirë përkthimin në boshtet x, y dhe z. Kjo siguron një përfaqësim më gjithëpërfshirës të lëvizjes dhe mjedisit, duke e bërë atë të përshtatshëm për aplikime edhe më të avancuara simulimi dhe trajnimi.
3. Kontrolli i plotë i servo dixhital me unazë të mbyllur, kartela profesionale e kontrollit të lëvizjes me shumë boshte siguron lëvizje të qetë dhe besnikëri të lartë, redukton lëvizjen dhe shtrembërimin dinamik.
4. Kombinim i ri modular dhe integrim i lirë dhe fleksibël i sistemit për të përmbushur nevojat e ndryshme të klientëve.
5. Përgjigje e lartë, shpejtësi e lartë dhe zhurmë e ulët për të përmbushur kërkesat e mjediseve të ndryshme operative.
Përmbledhje e performancës së platformës simuluese të lëvizjes FDR 6DOF:
Ngarkesa |
50-20000 kg | ||||
Qëndrimi |
Zhvendosja |
Shpejtësia |
Nxitimi | Saktësia |
Përsëritja e saktësisë |
Pika (a) |
± 5° - ± 35° |
≤60° |
≤200°/s2 |
0,03° |
0,01° |
Rrotullim (B) |
± 5° - ± 35° |
≤60° |
≤200°/s2 |
0,03° |
0,01° |
| Yam (y) | ±5° - ± 35° |
≤60° |
≤200°/s2 |
0,03° |
0,01° |
Ngritja vertikale |
±10mm - ± 500mm |
≤1000mm/s |
≤1.0g |
0.03 mm |
0.1 mm |
Rritja (Y) |
± 10 mm - ± 500 mm |
≤1000mm/s |
≤1.0g |
0.03 mm |
0.1 mm |
Lëkundje (x) |
±10mm - ± 500mm | ≤1000mm/s | ≤1.0g | 0.03 mm | 0.1 mm |
Efikasiteti i reagimit të sistemit |
0Hz-20HZ | ||||
Shuma e zvarritjes |
Sistemi i platformës funksionon vazhdimisht për më shumë se 12 orë, dhe zhvendosja e pozicionit të ndonjë prej cilindrave elektrikë nuk i kalon 0.00025 m. | ||||
6DOF Motion System mund të përdoret nga aplikacionet e mëposhtme:

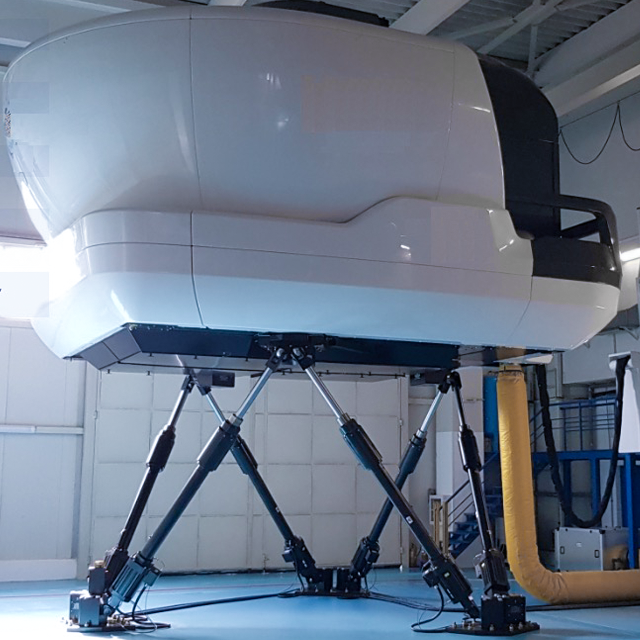

Simulatorët e trajnimit profesional: Ofron lëvizjen realiste të kërkuar për simulatorët e fluturimit me mision të plotë, simulatorët e anijeve/urave, trajnimin e nëndetëseve dhe simulatorët e automjeteve të rënda (tank, kamion, ndërtim) të përdorur nga forcat e mbrojtjes dhe akademitë profesionale .
Testimi Industrial & Inxhinierik: Shërben si një komponent kritik në testimin Hardware-in-the-Loop (HiL) për R&D të automobilave, vërtetimin e komponentëve të hapësirës ajrore dhe studimet e zvogëlimit të transportit të lëngshëm. Mund të simulojë lëvizje komplekse të valëve, kushtet e rrugës ose turbulencat e fluturimit për analiza strukturore .
Kërkim & Zhvillim: Ideale për laboratorët universitare dhe departamentet e korporatave të K&Zh-së që kryejnë kërkime dinamike, analiza të dridhjeve dhe testim të sistemeve të kontrollit në kushte realiste të lëvizjes .
Argëtim komercial i nivelit të lartë: Fuqizon atraksionet VR në shkallë të gjerë, simulatorët komercialë të fluturimeve dhe garave në parqet tematike dhe qendrat e përvojës, duke u ofruar vizitorëve një përvojë zhytëse të pashembullt me grupe të rënda me shumë pasagjerë
Sistemi i kontrollit të platformës së simulimit të lëvizjes:
1. Sistemi i kontrollit të platformës së lëvizjes përbëhet nga një kontrollues lëvizjeje me komunikim me autobus CANopen dhe funksione të hyrjes dhe daljes dixhitale, motor të plotë dixhital dhe softuer specifik, etj.
2. Kontrolli i platformës së lëvizjes është intuitiv përmes ndërfaqes grafike që lejon operatorin të mësojë dhe zbatojë në një kohë të shkurtër.
3. Softueri i kontrollit mund të kopjojë programin e lëvizjes të krijuar nga programi i projektimit të lëvizjes.
