FDR
Parameters met 2000 kg loonvrag bewegingsimuleringsplatform:
Loonvrag |
≤2000kg |
Boonste platformafmeting |
1500mm *1500mm |
Spoedreeks |
0-100 mm/s |
Hyg |
0-450 mm |
Swaai |
±225 mm |
Oplewing |
±225 mm |
Sjoe |
±25° |
Rol |
±25° |
Toonhoogte |
±25° |
Herhaal akkuraatheid |
±0,1 mm |
Hoekspoed herhaal akkuraatheid |
±0,5° |
OEM parameters |
Pasgemaakte spoed, slag, reaksie, platformgrootte, uitset, stukrag, kleur, installasiemetode |
Die voordele van 'n 6DOF-bewegingsplatform:
1.A 6 DOF-platform bied 'n meer komplekse en realistiese simulasie, wat beweging in al ses vryheidsgrade moontlik maak, insluitend translasie in die x-, y- en z-asse, sowel as rotasiebeweging in die toonhoogte-, rol- en swaai-asse. Dit maak voorsiening vir 'n meer akkurate voorstelling van werklike bewegings en omgewings, wat dit geskik maak vir hoogs gevorderde simulasie- en opleidingstoepassings, soos dié in die militêre en ruimtenywerhede.
2.A 6 DOF-platform bied 'n selfs hoër vlak van realisme en onderdompeling, aangesien dit addisionele grade van vryheid moontlik maak, insluitend vertaling in die x-, y- en z-asse. Dit bied 'n meer omvattende voorstelling van beweging en omgewing, wat dit geskik maak vir selfs meer gevorderde simulasie- en opleidingstoepassings.
3. Volledige digitale geslote lus servobeheer, professionele multi-as bewegingsbeheerkaart verseker gladde beweging en hoë getrouheid, verminder dinamiese drywing en vervorming.
4.Nuwe modulêre kombinasie en gratis en buigsame stelselintegrasie om aan die verskillende behoeftes van kliënte te voldoen.
5. Hoë reaksie, hoë spoed en lae geraas om aan die vereistes van verskeie bedryfsomgewings te voldoen.
FDR 6DOF Motion Simulating Platform Prestasie Oorsig:
Loonvrag |
50-20000 kg | ||||
Postuur |
Verplasing |
Spoed |
Versnelling | Akkuraatheid |
Herhaal akkuraatheid |
Toonhoogte (a) |
± 5° - ± 35° |
≤60° |
≤200°/s2 |
0,03° |
0,01° |
Rol (B) |
± 5° - ± 35° |
≤60° |
≤200°/s2 |
0,03° |
0,01° |
| Yam (y) | ±5° - ± 35° |
≤60° |
≤200°/s2 |
0,03° |
0,01° |
Vertikale hysbak |
±10mm - ± 500mm |
≤1000mm/s |
≤1,0g |
0,03 mm |
0,1 mm |
Oplewing (Y) |
± 10mm - ± 500mm |
≤1000mm/s |
≤1,0g |
0,03 mm |
0,1 mm |
Swaai (x) |
±10mm - ± 500mm | ≤1000mm/s | ≤1,0g | 0,03 mm | 0,1 mm |
Stelsel reaksie doeltreffendheid |
0Hz-20HZ | ||||
Dryfbedrag |
Die platformstelsel loop aaneenlopend vir meer as 12 uur, en die posisieverskuiwing van enige een van die elektriese silinders oorskry nie 0,00025m nie. | ||||
6DOF Motion System kan gebruik word van die volgende toepassings:

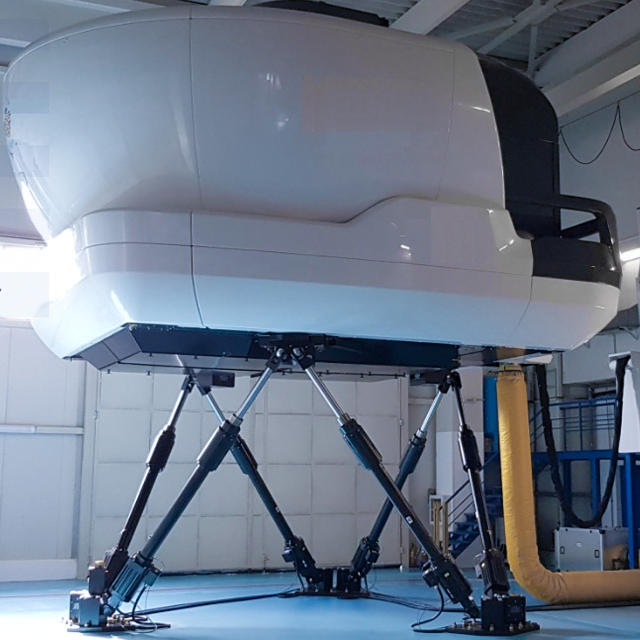

Professionele opleidingsimulators: Verskaf die realistiese beweging wat benodig word vir volmissie-vlugsimulators, skeeps-/brugsimulators, duikbootopleiding en swaarvoertuie (tenk, vragmotor, konstruksie) simulators wat deur weermagte en professionele akademies gebruik word .
Bedryfs- en ingenieurstoetse: Dien as 'n kritieke komponent in hardeware-in-die-lus (HiL)-toetsing vir motor-R&D, lugvaartkomponent-validering en slenterstudies vir vloeistofvervoer. Dit kan komplekse golfbeweging, padtoestande of vlugturbulensie simuleer vir strukturele ontleding .
Navorsing en ontwikkeling: Ideaal vir universiteitslaboratoriums en korporatiewe R&D-departemente wat dinamika-navorsing, vibrasie-analise en toetsing van beheerstelsels onder realistiese bewegingstoestande doen .
High-End Commercial Entertainment: Krag grootskaalse VR-aantreklikhede, kommersiële vlug- en resiesimulators in pretparke en ervaringsentrums, wat besoekers 'n ongeëwenaarde meeslepende ervaring bied met swaar multi-passasier-peule
Bewegingsimulasieplatformbeheerstelsel:
1.Die bewegingsplatformbeheerstelsel bestaan uit 'n bewegingsbeheerder met CANopen-buskommunikasie en digitale in- en uitsetfunksies, volledige digitale motor en spesifieke sagteware, ens.
2.Die beheer van die bewegingsplatform is intuïtief deur die grafiese koppelvlak wat die operateur in staat stel om in kort tyd te leer en te implementeer.
3.Die beheersagteware kan die bewegingsprogram wat deur die bewegingsontwerpsagteware gegenereer word, kopieer.
