FDR

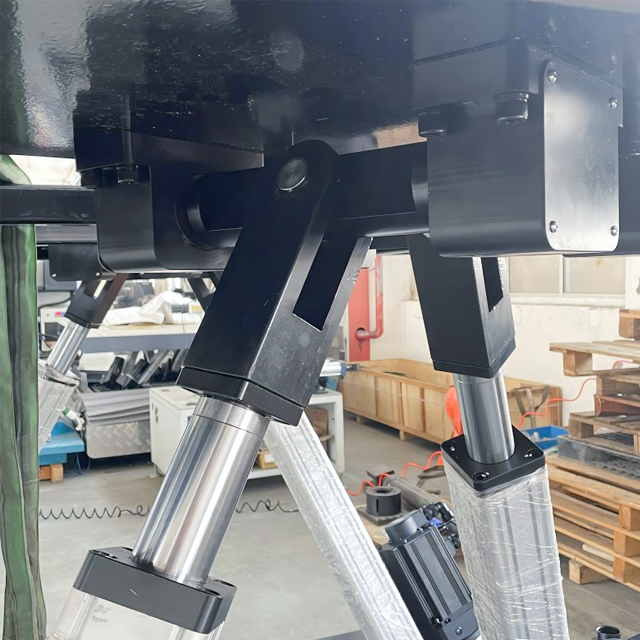

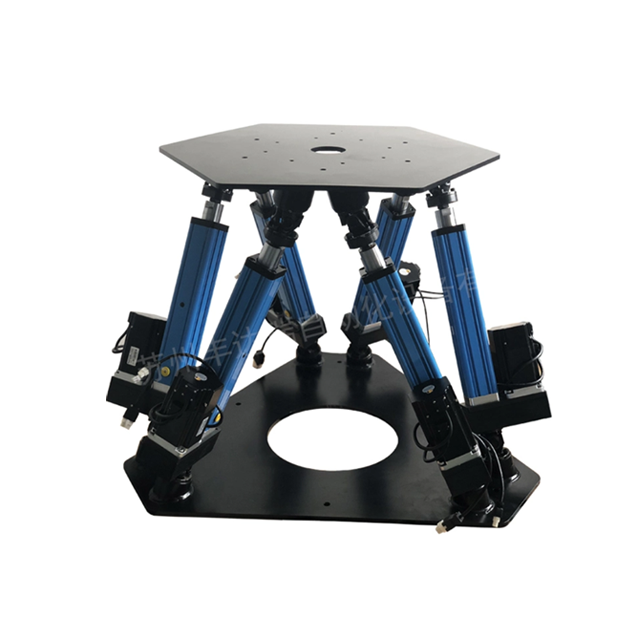

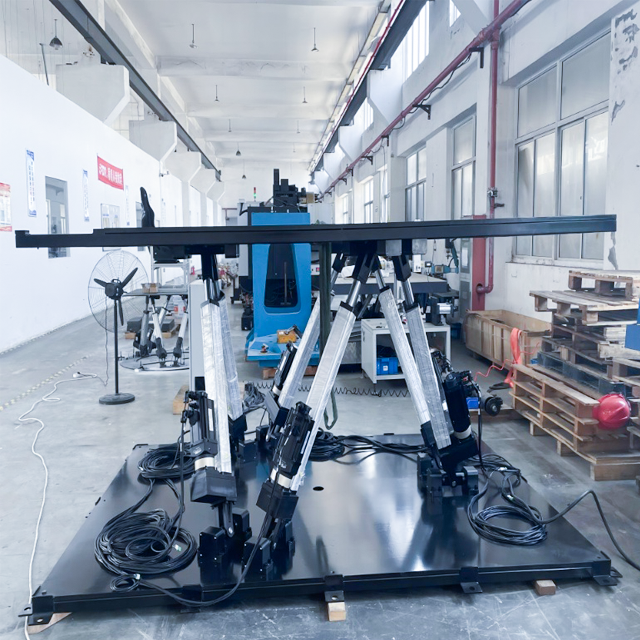

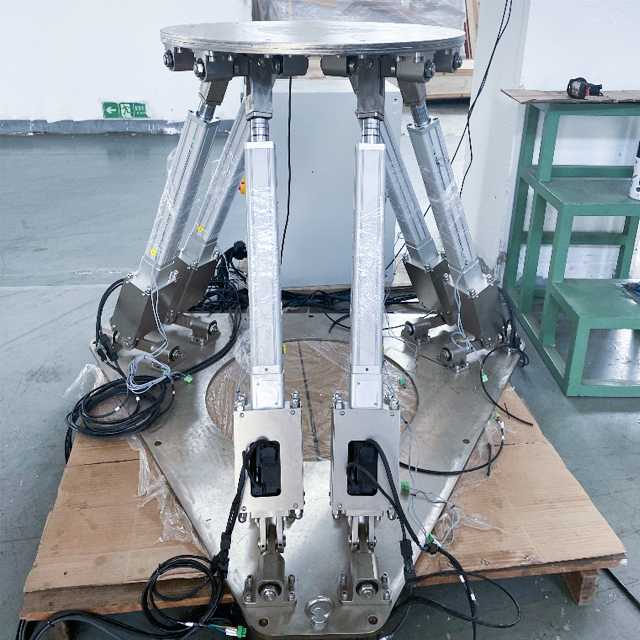

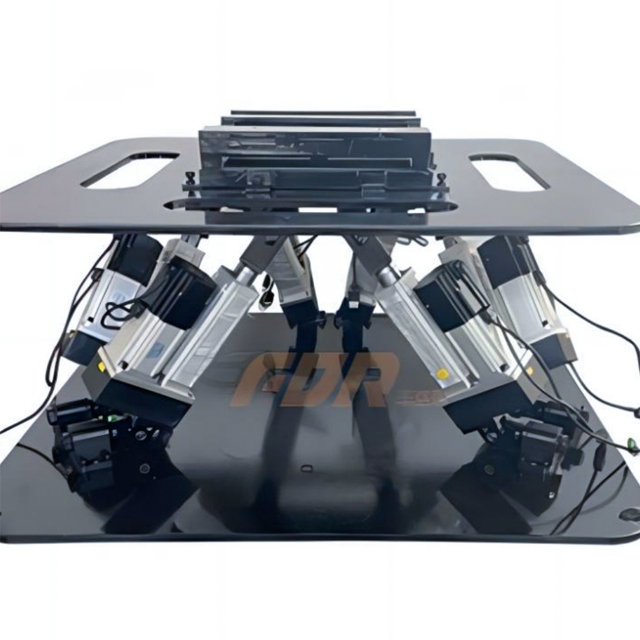

Պարամետրեր 2000 կգ ծանրաբեռնվածության շարժման մոդելավորման հարթակով.
Օգտակար բեռ |
≤2000 կգ |
Վերին հարթակի չափը |
1500 մմ * 1500 մմ |
Արագության միջակայք |
0-100 մմ/վրկ |
Հեյվ |
0-450 մմ |
Ճոճվել |
± 225 մմ |
ալիք |
± 225 մմ |
Յաու |
±25° |
Roll |
±25° |
սկիպիդար |
±25° |
Կրկնել ճշգրտությունը |
±0.1 մմ |
Անկյունի արագության կրկնման ճշգրտություն |
±0,5° |
OEM պարամետրեր |
Անհատականացված արագություն, հարված, արձագանք, հարթակի չափ, ելք, մղում, գույն, տեղադրման եղանակ |
6DOF շարժման հարթակի առավելությունները.
1.A 6 DOF հարթակը ապահովում է ավելի բարդ և իրատեսական մոդելավորում, որը թույլ է տալիս շարժում իրականացնել ազատության բոլոր վեց աստիճաններում, ներառյալ թարգմանությունը x, y և z առանցքներում, ինչպես նաև պտտվող շարժումը բարձրության, գլորման և շրջադարձի առանցքներում: Սա թույլ է տալիս ավելի ճշգրիտ ներկայացնել իրական աշխարհի շարժումները և միջավայրերը, ինչը հարմար է դարձնում բարձր առաջադեմ սիմուլյացիայի և ուսուցման ծրագրերի համար, ինչպիսիք են ռազմական և տիեզերական արդյունաբերությունները:
2.A 6 DOF պլատֆորմը ապահովում է ռեալիզմի և ընկղմվածության էլ ավելի բարձր մակարդակ, քանի որ այն թույլ է տալիս լրացուցիչ աստիճանի ազատություն, ներառյալ թարգմանությունը x, y և z առանցքներում: Սա ապահովում է շարժման և միջավայրի ավելի համապարփակ ներկայացում, ինչը հարմար է դարձնում ավելի առաջադեմ սիմուլյացիայի և ուսուցման ծրագրերի համար:
3. Ամբողջական թվային փակ հանգույցի սերվո հսկողություն, պրոֆեսիոնալ բազմաառանցքային շարժման կառավարման քարտը ապահովում է հարթ շարժում և բարձր հավատարմություն, նվազեցնում է դինամիկ շեղումը և աղավաղումը:
4. Նոր մոդուլային համադրություն և անվճար և ճկուն համակարգի ինտեգրում՝ հաճախորդների տարբեր կարիքները բավարարելու համար:
5. Բարձր արձագանք, բարձր արագություն և ցածր աղմուկ՝ տարբեր գործառնական միջավայրերի պահանջները բավարարելու համար:
FDR 6DOF Motion Simulating Platform Performance Overview.
Օգտակար բեռ |
50-20000 կգ | ||||
Կեցվածքը |
Տեղաշարժ |
Արագություն |
Արագացում | Ճշգրտություն |
RepeatCuracy |
Բարձրություն (ա) |
± 5° - ± 35° |
≤60° |
≤200°/վ2 |
0,03° |
0,01° |
Գլանվածք (B) |
± 5° - ± 35° |
≤60° |
≤200°/վ2 |
0,03° |
0,01° |
| Յամ (y) | ±5° - ± 35° |
≤60° |
≤200°/s2 |
0,03° |
0,01° |
Ուղղահայաց վերելակ |
± 10 մմ - ± 500 մմ |
≤1000 մմ/վ |
≤1.0 գ |
0.03 մմ |
0,1 մմ |
Բարձրացում (Y) |
± 10 մմ - ± 500 մմ |
≤1000 մմ/վ |
≤1.0 գ |
0.03 մմ |
0,1 մմ |
Ճոճվել (x) |
±10 մմ - ± 500 մմ | ≤1000 մմ/վ | ≤1.0 գ | 0.03 մմ | 0,1 մմ |
Համակարգի արձագանքման արդյունավետություն |
0 Հց-20 Հց | ||||
Դրեյֆի գումարը |
Պլատֆորմային համակարգը շարունակաբար աշխատում է ավելի քան 12 ժամ, իսկ էլեկտրական բալոններից որևէ մեկի դիրքի շեղումը չի գերազանցում 0,00025 մ-ը: | ||||
6DOF Motion System-ը կարող է օգտագործվել հետևյալ հավելվածներից.
Պրոֆեսիոնալ վերապատրաստման սիմուլյատորներ. ապահովում է իրատեսական շարժում, որն անհրաժեշտ է ամբողջական առաքելության թռիչքի սիմուլյատորների, նավի/կամուրջի սիմուլյատորների, սուզանավերի ուսուցման և ծանր մեքենաների (տանկ, բեռնատար, շինարարական) սիմուլյատորների համար, որոնք օգտագործվում են պաշտպանական ուժերի և մասնագիտական ակադեմիաների կողմից: .
Արդյունաբերական և ճարտարագիտական թեստավորում. ծառայում է որպես կարևոր բաղադրիչ Hardware-in-The-Loop (HiL) փորձարկման մեջ՝ ավտոմոբիլային R&D-ի, ավիատիեզերական բաղադրիչների վավերացման և հեղուկ տրանսպորտի համար փոքր ուսումնասիրությունների համար: Այն կարող է մոդելավորել բարդ ալիքային շարժումը, ճանապարհի պայմանները կամ թռիչքի տուրբուլենտությունը կառուցվածքային վերլուծության համար .
Հետազոտություն և զարգացում. Իդեալական է համալսարանական լաբորատորիաների և կորպորատիվ R&D բաժինների համար, որոնք իրականացնում են դինամիկայի հետազոտություններ, թրթռումների վերլուծություն և կառավարման համակարգերի փորձարկում իրատեսական շարժման պայմաններում .
Բարձրակարգ առևտրային ժամանց. հզորացնում է լայնածավալ VR տեսարժան վայրերը, առևտրային թռիչքների և մրցարշավների սիմուլյատորները թեմատիկ այգիներում և փորձառության կենտրոններում՝ առաջարկելով այցելուներին անզուգական ընկղմվող փորձ՝ ծանր բազմուղևորով պատյաններով:
Շարժման մոդելավորման հարթակի կառավարման համակարգ.
1. Շարժման հարթակի կառավարման համակարգը բաղկացած է շարժման կարգավորիչից՝ CANopen ավտոբուսի հաղորդակցման և թվային մուտքի և ելքի գործառույթներով, լրիվ թվային շարժիչով և հատուկ ծրագրաշարով և այլն:
2. Շարժման հարթակի կառավարումը ինտուիտիվ է գրաֆիկական ինտերֆեյսի միջոցով, որը թույլ է տալիս օպերատորին սովորել և իրականացնել կարճ ժամանակում:
3. Վերահսկիչ ծրագրաշարը կարող է պատճենել շարժման նախագծման ծրագրի կողմից ստեղծված շարժման ծրագիրը:
