Параметры с платформой моделирования движения полезной нагрузки массой 2000 кг:
Полезная нагрузка |
≤2000 кг |
Размер верхней платформы |
1500мм *1500мм |
Диапазон скоростей |
0-100 мм/с |
Поднять |
0-450 мм |
Качаться |
±225 мм |
Всплеск |
±225 мм |
рыскание |
±25° |
Рулон |
±25° |
Подача |
±25° |
Точность повторения |
±0,1 мм |
Точность повторения угловой скорости |
±0,5° |
OEM параметры |
Индивидуальная скорость, ход, отклик, размер платформы, мощность, тяга, цвет, способ установки |
Преимущества подвижной платформы 6DOF:
1. Платформа с 6 степенями свободы обеспечивает более сложное и реалистичное моделирование, допускающее движение во всех шести степенях свободы, включая перемещение по осям x, y и z, а также вращательное движение по осям тангажа, крена и рыскания. Это обеспечивает более точное представление реальных движений и окружающей среды, что делает его пригодным для высокотехнологичных приложений моделирования и обучения, например, в военной и космической промышленности.
2. Платформа с 6 степенями свободы обеспечивает еще более высокий уровень реализма и погружения, поскольку допускает дополнительные степени свободы, включая перемещение по осям x, y и z. Это обеспечивает более полное представление движения и окружающей среды, что делает его пригодным для еще более сложных приложений моделирования и обучения.
3. Полностью цифровое сервоуправление с замкнутым контуром, профессиональная многоосевая карта управления движением обеспечивает плавное движение и высокую точность, уменьшает динамический дрейф и искажения.
4.Новая модульная комбинация и свободная и гибкая системная интеграция для удовлетворения различных потребностей клиентов.
5. Высокая реакция, высокая скорость и низкий уровень шума для удовлетворения требований различных операционных сред.

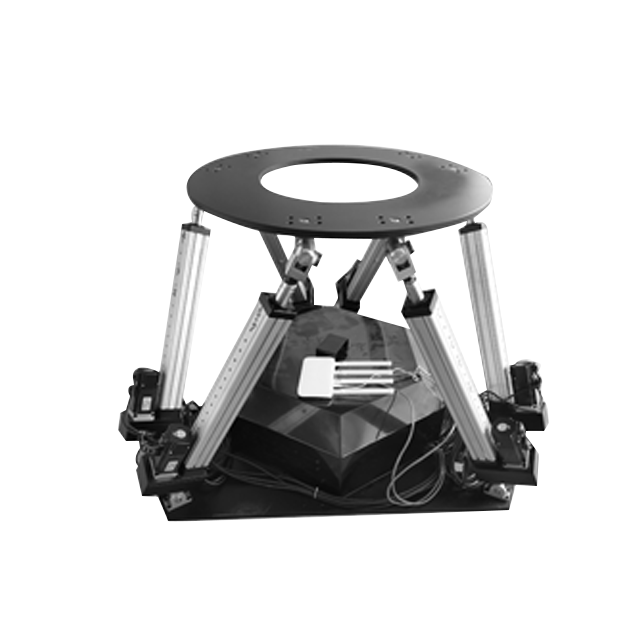

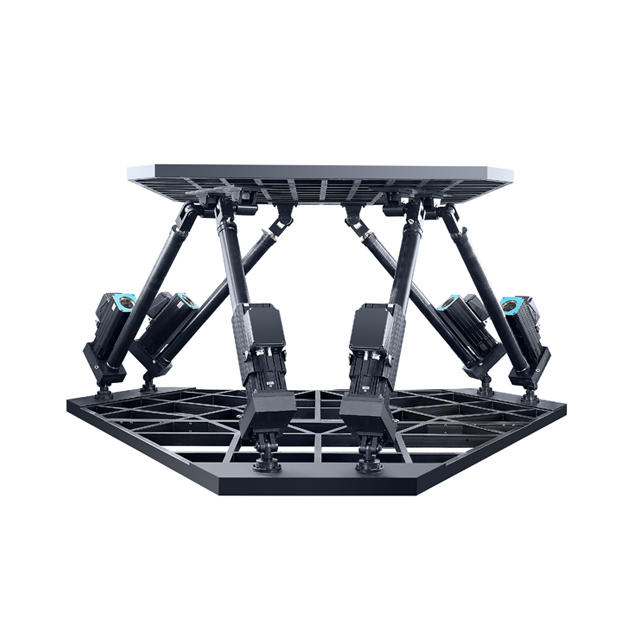

Обзор производительности платформы моделирования движения FDR 6DOF:
Полезная нагрузка |
50-20000кг | ||||
Поза |
Смещение |
Скорость |
Ускорение | Точность |
Точность повторения |
Шаг(а) |
± 5° - ± 35° |
≤60° |
≤200°/с2 |
0,03° |
0,01° |
Роллинг(Б) |
± 5° - ± 35° |
≤60° |
≤200°/с2 |
0,03° |
0,01° |
| Ям (у) | ±5° - ± 35° |
≤60° |
≤200°/s2 |
0,03° |
0,01° |
Вертикальный подъем |
±10 мм - ± 500 мм |
≤1000 мм/с |
≤1,0 г |
0,03 мм |
0,1 мм |
Всплеск(Y) |
± 10 мм - ± 500 мм |
≤1000 мм/с |
≤1,0 г |
0,03 мм |
0,1 мм |
Раскачивание(x) |
±10 мм - ± 500 мм | ≤1000 мм/с | ≤1,0 г | 0,03 мм | 0,1 мм |
Эффективность реагирования системы |
0 Гц-20 Гц | ||||
Сумма дрейфа |
Платформенная система работает непрерывно более 12 часов, а смещение положения любого из электроцилиндров не превышает 0,00025 м. | ||||
Систему движения 6DOF можно использовать в следующих приложениях:
Профессиональные тренировочные симуляторы: обеспечивают реалистичное движение, необходимое для полнофункциональных авиасимуляторов, симуляторов кораблей/мостов, тренировок подводных лодок и симуляторов тяжелых транспортных средств (танков, грузовиков, строительных машин), используемых силами обороны и профессиональными академиями. .
Промышленные и инженерные испытания: служат важнейшим компонентом комплексного тестирования аппаратного обеспечения (HiL) при автомобильных исследованиях и разработках, проверке компонентов аэрокосмической отрасли и исследованиях брызг при транспортировке жидкостей. Он может моделировать сложное волновое движение, дорожные условия или турбулентность полета для структурного анализа. .
Исследования и разработки: идеально подходят для университетских лабораторий и корпоративных отделов исследований и разработок, проводящих динамические исследования, анализ вибрации и тестирование систем управления в реалистичных условиях движения. .
Высококлассные коммерческие развлечения: обеспечивают работу крупномасштабных VR-аттракционов, симуляторов коммерческих полетов и гонок в тематических парках и развлекательных центрах, предлагая посетителям беспрецедентные впечатления от погружения в тяжелые многоместные капсулы.
Система управления платформой моделирования движения:
1. Система управления подвижной платформой состоит из контроллера движения с шиной CANopen, функциями цифрового ввода и вывода, полностью цифрового двигателя, специального программного обеспечения и т. д.
2. Управление подвижной платформой интуитивно понятно через графический интерфейс, который позволяет оператору быстро обучаться и реализовывать действия.
3. Программное обеспечение управления может копировать программу движения, созданную программным обеспечением для проектирования движения.
