| Määrä: | |
|---|---|

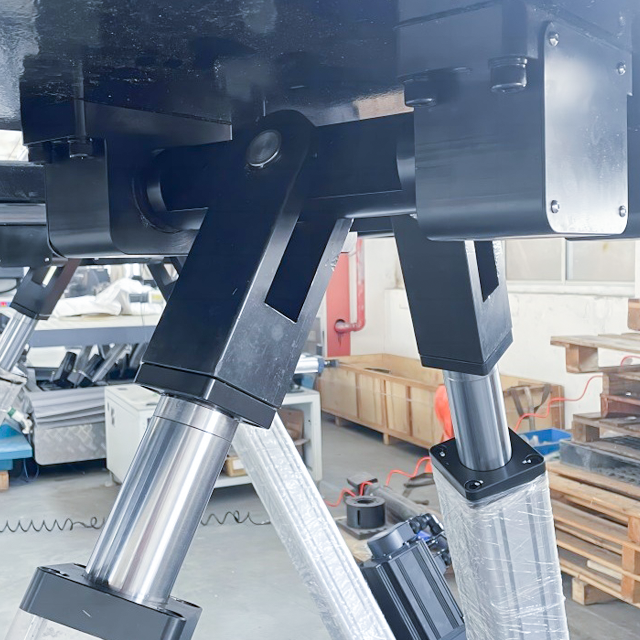

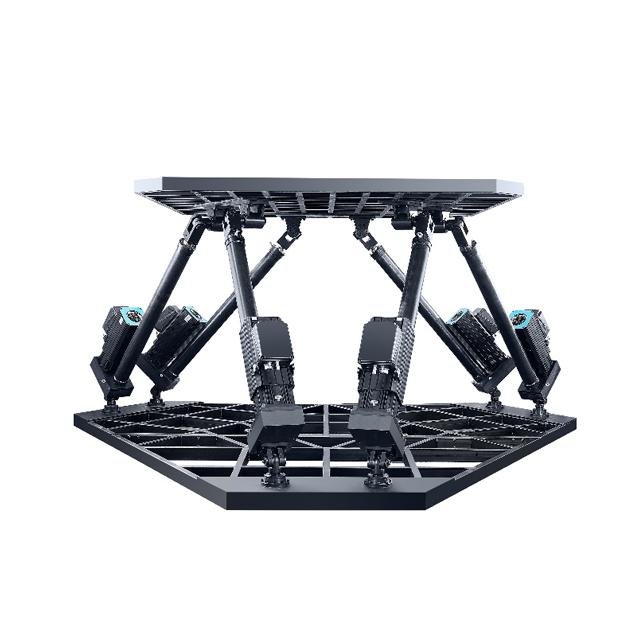

Parametrit 3000 kg: n hyötykuorman liikettä simuloiva alusta:
Hyötykuorma | ≤3000 kg |
Ylempi alustan ulottuvuus | 1200 mm *1200mm |
Nopeusalue | 0-70mm/s |
Nostaa | 0-400mm |
Heiluttaa | ± 200 mm |
Nousu | ± 200 mm |
Kaivella | ± 25 ° |
Rullata | ± 25 ° |
Piki | ± 25 ° |
Toistaa tarkkuus | ± 0,1 mm |
Kulmanopeuden toistotarkkuus | ± 0,5 ° |
OEM -parametrit | Räätälöity nopeus, aivohalvaus, vastaus, alustan koko, lähtö, työntövoima, väri, asennusmenetelmä |
6DOF -liikealustan edut:
1.A 6 DOF -alusta tarjoaa monimutkaisemman ja realistisemman simulaation, joka mahdollistaa liikkeen kaikissa kuudessa vapausasteessa, mukaan lukien käännös X-, Y- ja Z- ja Z -akseleilla, samoin kuin pyöritysliike nousu-, rulla- ja keittämisakselissa. Tämä mahdollistaa tarkemman esityksen reaalimaailman liikkeistä ja ympäristöistä, mikä tekee siitä sopivan erittäin edistyneisiin simulaatio- ja koulutussovelluksiin, kuten armeijan ja avaruusteollisuuden ryhmiin.
2.A 6DOF Stewart -alusta tarjoaa vielä korkeamman realismin ja upotuksen tason, koska se mahdollistaa lisävapauden asteet, mukaan lukien käännös X-, Y- ja Z -akseleilla. Tämä tarjoaa kattavamman esityksen liikkeestä ja ympäristöstä, mikä tekee siitä sopivan entistä edistyneempiin simulaatio- ja koulutussovelluksiin.
3.Full Digital Sulje -silmukan servoohjaus, Professional Multi Axis -liikkeen ohjauskortti varmistaa sileän liikkeen ja korkean uskollisuuden, vähentää dynaamista ajautumista ja vääristymiä.
4.Väytön modulaarinen yhdistelmä ja vapaa ja joustava järjestelmän integrointi vastaamaan asiakkaiden erilaisia tarpeita.
5. Korkea vastaus, nopea ja pieni melu eri toimintaympäristöjen vaatimusten täyttämiseksi.
FDR 6DOF -liike simuloi alustan suorituskyvyn yleiskatsaus:
Hyötykuorma | 50-20000 kg | ||||
Asento | Siirtymä | Nopeus | Kiihtyvyys | Tarkkuus | Toisto |
Sävelkorkeus (a) | ± 5 ° - ± 35 ° | ≤60 ° | ≤200 °/s2 | 0,03 ° | 0,01 ° |
Rulla (b) | ± 5 ° - ± 35 ° | ≤60 ° | ≤200 °/s2 | 0,03 ° | 0,01 ° |
| Yam (y) | ± 5 ° - ± 35 ° | ≤60 ° | ≤200 °/s2 | 0,03 ° | 0,01 ° |
Pystysuora nosto | ± 10 mm - ± 500 mm | ≤1000 mm/s | ≤1,0 g | 0,03 mm | 0,1 mm |
Nousu (y) | ± 10 mm - ± 500 mm | ≤1000 mm/s | ≤1,0 g | 0,03 mm | 0,1 mm |
Heilaa (x) | ± 10 mm - ± 500 mm | ≤1000 mm/s | ≤1,0 g | 0,03 mm | 0,1 mm |
Järjestelmän reaktiohäiriö | 0Hz-20Hz | ||||
Aaltoarvo | Alustajärjestelmä toimii jatkuvasti yli 12 tunnin ajan, ja minkä tahansa sähkösylinterin asennon siirtyminen ei ylitä 0,00025 metriä. | ||||
6DOF -liikejärjestelmä voi käyttää seuraavia sovelluksia:
● Elokuvamatka -simulaattorit
● Tutkimussovellukset
● TV ja elokuva (mainos, elokuvat,…)
● Tapahtuman vetovoima
● Huvituspuistomatka
● Lääketieteellinen tutkimus
● Televiestintälaitteet (rata satelites)
● Laskulaiva droonille tai lentävälle autolle
● Meren liikekorjaus
● Teollisuustestaus (Gaz -säiliötesteri,…)
● Veneily, purjehtiminen (6OF on tyypillisesti ainoa ratkaisu meren liikkeessä)
● Ilma -aluksen korvaus
● Laskulaiva droonille tai lentävälle autolle

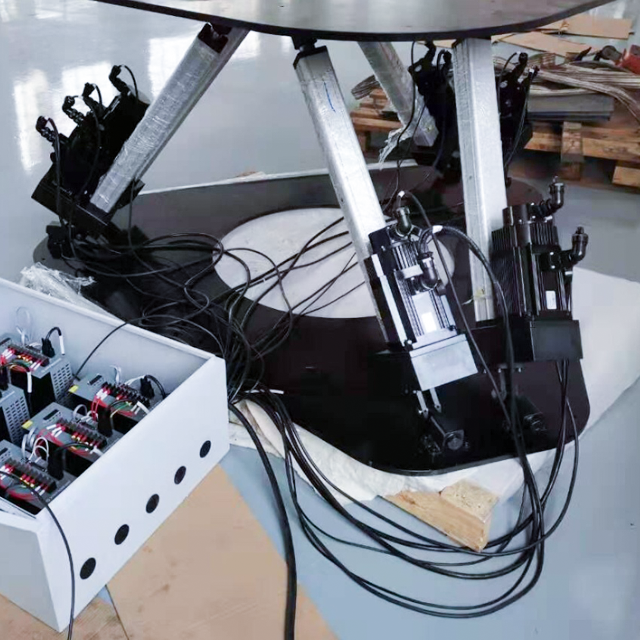

Liikkeen simulaatioalustan ohjausjärjestelmä:
1. Motion Platform Control -järjestelmä koostuu liikkeenohjaimesta, jossa on Canopen -väyläviestintä ja digitaaliset tulo- ja lähtötoiminnot, täydelliset digitaaliset moottori- ja erityiset ohjelmistot jne.
2. Liikealustan hallinta on intuitiivinen graafisen rajapinnan kautta, jonka avulla operaattori voi oppia ja toteuttaa lyhyessä ajassa.
3. Ohjausohjelmisto voi kopioida liikkeensuunnitteluohjelmiston luoman liikeohjelman.
