پلتفرم 6 محور استوارت برای تست خودروهای خودمختار

مقدمه

توسعه وسیله نقلیه خودران نیاز به آزمایش گسترده در هزاران شرایط رانندگی دارد تا اینکه وسایل نقلیه بتوانند با خیال راحت در جاده های عمومی حرکت کنند. در حالی که شبیه‌سازی‌های کامپیوتری و زمینه‌های اثبات ضروری باقی می‌مانند، بسیاری از کارهای اعتبارسنجی حیاتی نیاز به آزمایش حرکت فیزیکی بسیار تکرارپذیر در یک محیط آزمایشگاهی کنترل‌شده دارند. پلت فرم 6 محوره استوارت مهندسان را قادر می سازد تا دینامیک خودرو، ارتعاشات جاده، پیچیدن، ترمزگیری، شتاب و حرکت حسگر را در شش درجه آزادی به طور دقیق بازتولید کنند و آن را به ابزاری ضروری برای توسعه خودروی خودران، اعتبار سنسور و تست سخت افزار در حلقه (HIL) تبدیل می کند. این راهنما توضیح می‌دهد که چگونه یک پلت‌فرم ۶ محوره استوارت از آزمایش خودروی خودمختار پشتیبانی می‌کند و مهندسان باید در هنگام انتخاب سیستم مناسب چه مواردی را در نظر بگیرند.

پاسخ سریع

پلت فرم 6 محوره استوارت با بازتولید حرکت واقعی خودرو در شش درجه آزادی (سرخ، نوسان، بالارفتن، غلتش، پیچ و تاب و انحراف) تست خودروی خودمختار را بهبود می بخشد. این امکان تست آزمایشگاهی تکرارپذیر دوربین‌ها، LiDAR، رادار، IMUs، ماژول‌های GPS و الگوریتم‌های رانندگی خودکار را در شرایط دینامیکی کنترل‌شده فراهم می‌کند و زمان توسعه را کاهش می‌دهد و در عین حال دقت و ایمنی تست را بهبود می‌بخشد.

چرا تست خودروی خودمختار به شبیه سازی حرکت نیاز دارد؟

وسایل نقلیه خودران برای درک محیط اطراف بر حسگرهای متعددی متکی هستند که با هم کار می کنند.

این موارد عبارتند از:

• دوربین ها

• LiDAR

• رادار

• IMU (واحد اندازه گیری اینرسی)

• جی پی اس

• سنسورهای اولتراسونیک

در طول رانندگی واقعی، این حسگرها حرکت مداوم وسیله نقلیه را تجربه می کنند که ناشی از:

• شتاب

• ترمز

• فرمان

• بی نظمی های جاده ای

• باد

• لرزش خودرو

آزمایش مکرر این شرایط در جاده های عمومی پرهزینه، وقت گیر و اغلب برای بازتولید مشکل است.

پلتفرم استوارت پروفیل های حرکتی قابل تکرار را در داخل آزمایشگاه ایجاد می کند و به مهندسان این امکان را می دهد که سخت افزار و نرم افزار را تحت شرایط یکسان تأیید کنند.

بینش صنعت

توسعه خودروهای خودران مدرن به طور فزاینده‌ای شبیه‌سازی دیجیتال را با پلتفرم‌های حرکت فیزیکی ترکیب می‌کند تا قبل از شروع آزمایش‌های گران قیمت در جاده، سیستم‌های ادراک را تأیید کند. آزمایش کنترل شده آزمایشگاهی به طور قابل توجهی تکرارپذیری را در مقایسه با رانندگی در دنیای واقعی بهبود می بخشد.

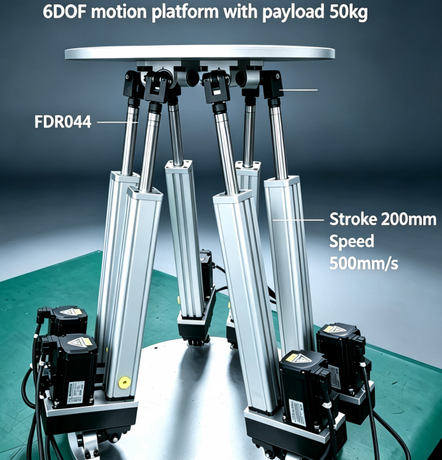

پلت فرم استوارت 6 محوره چیست؟

پلت فرم 6 محوره استوارت یک مکانیسم رباتیک موازی است که شامل موارد زیر است:

• پایه ثابت

• سکوی متحرک

• شش محرک خطی هماهنگ

• مفاصل جهانی یا کروی

• کنترل کننده حرکت در زمان واقعی

حرکت هماهنگ شش محرک شش درجه آزادی مستقل ایجاد می کند:

• موج

• نوسان

• بلند کن

• رول

• زمین

• یاو

برخلاف سیستم‌های رباتیک سریال، پلت فرم استوارت بارها را در تمام محرک‌ها به طور همزمان توزیع می‌کند و استحکام عالی، دقت موقعیت‌یابی و پاسخ دینامیکی را ارائه می‌دهد.

جدول 1. شش درجه آزادی برای شبیه سازی خودرو

توجه خریدار

انتخاب یک پلت فرم استوارت با عملکرد متعادل در هر شش محور معمولاً دینامیک خودروی واقعی تری را نسبت به انتخاب یک پلت فرم با سفر بیش از حد در یک یا دو جهت ارائه می دهد.

چگونه یک پلت فرم استوارت از تست خودروی خودران پشتیبانی می کند

مهندسان معمولاً به جای جابجایی کامل یک وسیله نقلیه، سنسورها، دکل‌های آزمایشی یا مجموعه‌های جزئی خودرو را روی سکوی متحرک نصب می‌کنند.

این پلت فرم حرکت ثبت شده از شرایط رانندگی واقعی یا تولید شده توسط نرم افزار شبیه سازی خودرو را بازتولید می کند.

این به مهندسان امکان می دهد تا ارزیابی کنند:

• پایداری سنسور

• کیفیت تصویر دوربین

• دقت ابر نقطه LiDAR

• عملکرد رادار

• کالیبراسیون IMU

• الگوریتم های همجوشی حسگر

• بومی سازی خودرو

• جبران حرکت

بینش صنعت

بسیاری از آزمایشگاه‌های وسایل نقلیه خودمختار از سکوهای استوارت برای بازتولید پروفایل‌های جاده‌ای که در طول آزمایش‌های واقعی جمع‌آوری شده‌اند، استفاده می‌کنند. مهندسان می توانند توالی حرکت یکسان را صدها بار تکرار کنند و مقایسه الگوریتم را بسیار قابل اعتمادتر از تکرار آزمایش های جاده عمومی می کند.

جدول 2. کاربردهای آزمایشی خودروهای خودمختار معمولی

نکته تخصصی

پلت فرم استوارت باید حرکت واقعی وسیله نقلیه را به جای حرکت اغراق آمیز بازتولید کند. دقت موقعیت یابی بالا و تأخیر کم معمولاً هنگام تأیید سیستم های رانندگی خودمختار از حداکثر مسافت سفر مهم تر است.

مزایای کلیدی برای توسعه خودروهای مستقل

در مقایسه با آزمایش جاده سنتی به تنهایی، پلت فرم های استوارت چندین مزیت مهم را ارائه می دهند.

شرایط تست تکرار شونده

هر نمایه حرکتی را می توان با ثبات بسیار بالا تکرار کرد.

این امکان مقایسه مستقیم بین:

• نسخه های سنسور

• به روز رسانی نرم افزار

• الگوریتم های هوش مصنوعی

• روش های کالیبراسیون

محیط تست امن تر

موقعیت های رانندگی بالقوه خطرناک را می توان بدون در معرض خطر قرار دادن مهندسان یا وسایل نقلیه بازسازی کرد.

مثالها عبارتند از:

• ترمز اضطراری

• اجتناب از مانع

• تغییر خطوط با سرعت بالا

• شرایط جاده ناهموار

توسعه سریعتر

آزمایش آزمایشگاهی می تواند بدون توجه به موارد زیر ادامه یابد:

• آب و هوا

• ترافیک

• در دسترس بودن جاده

• شرایط فصلی

کاهش هزینه های توسعه

آزمایش مکرر آزمایشگاهی اغلب موارد زیر را کاهش می دهد:

• هزینه های عملیاتی خودرو

• هزینه های راننده

• مصرف سوخت

• زمان سفر

• سایش نمونه اولیه

جدول 3. مزایای پلتفرم های استوارت برای تست AV

راهنمای عملی

بزرگترین ارزش یک پلت فرم استوارت جایگزینی کامل آزمایش جاده نیست، بلکه کاهش تعداد آزمایش های میدانی گران قیمت با تأیید سنسورها و الگوریتم های کنترل در شرایط آزمایشگاهی قابل تکرار قبل از استقرار وسیله نقلیه است.

آزمایشات متداول خودروهای خودمختار با استفاده از سکوهای استوارت

یک پلت فرم حرفه ای استوارت از فعالیت های اعتبارسنجی متعدد در طول چرخه توسعه خودروی خودمختار پشتیبانی می کند.

تست تثبیت دوربین

مهندسان چگونگی تأثیر حرکت وسیله نقلیه را ارزیابی می کنند:

• وضوح تصویر

• تشخیص اشیا

• تشخیص خط

• تشخیص علائم راهنمایی و رانندگی

اعتبار سنجی LiDAR

حرکت کنترل شده امکان ارزیابی موارد زیر را فراهم می کند:

• قوام ابر نقطه ای

• اعوجاج حرکت

• ردیابی اشیا

• ادراک محیطی

کالیبراسیون IMU و GPS

این پلتفرم حرکت دقیق کنترل شده ای را برای کالیبره کردن سیستم های ناوبری اینرسی و اعتبارسنجی الگوریتم های محلی سازی ایجاد می کند.

تست سخت افزار در حلقه (HIL).

کنترل‌کننده‌های خودرو با دینامیک خودرو شبیه‌سازی شده تعامل دارند در حالی که حسگرهای فیزیکی حرکت شش محوره هماهنگ را تجربه می‌کنند.

جدول 4. سخت افزار معمولی تست شده

بینش صنعت

از آنجایی که سیستم‌های رانندگی خودران به طور فزاینده‌ای به ترکیب چند حسگر وابسته می‌شوند، پلتفرم‌های Stewart از شبیه‌سازهای حرکتی ساده به سیستم‌های اعتبارسنجی یکپارچه تبدیل می‌شوند که قادر به همگام‌سازی حرکت فیزیکی با مدل‌های خودروهای دیجیتال و داده‌های حسگر زمان واقعی هستند.

مشخصات کلیدی که باید در نظر بگیرید

انتخاب یک پلت فرم استوارت برای آزمایش خودروی خودمختار بیش از مقایسه ظرفیت بار است.

مهندسان باید چندین پارامتر عملکرد را ارزیابی کنند.

ظرفیت بار

پلت فرم باید با خیال راحت پشتیبانی کند:

• قفسه های سنسور

• وسایل تست

• واحدهای کنترل الکترونیکی

• سیستم های دوربین

• ماژول های LiDAR

• تجهیزات تحقیقاتی اضافی

به روز رسانی های آینده نیز باید در طول اندازه سیستم در نظر گرفته شود.

دقت موقعیت یابی

حسگرهای خودروی خودران به حرکت بسیار دقیق نیاز دارند.

تکرارپذیری موقعیت یابی بالا به اطمینان از نتایج آزمایش ثابت در چرخه های اعتبار سنجی متعدد کمک می کند.

پهنای باند حرکتی

پلتفرم باید به دقت بازتولید کند:

• لرزش جاده

• حرکت تعلیق

• ورودی های فرمان

• دینامیک بدنه خودرو

پهنای باند بالاتر شبیه سازی واقعی تر رویدادهای رانندگی پویا را امکان پذیر می کند.

تأخیر کم

همگام سازی بلادرنگ بین نرم افزار شبیه سازی، حسگرها و سخت افزار حرکت ضروری است.

تأخیر کم خطاهای اندازه گیری را در طول تست ترکیبی سخت افزاری و حسگر کاهش می دهد.

معماری نرم افزار را باز کنید

پلتفرم های حرفه ای باید از ادغام با نرم افزارهای مهندسی مانند:

• MATLAB/Simulink

• ROS

• موتور غیر واقعی

• وحدت

• سیستم های سخت افزاری در حلقه

• نرم افزار شبیه سازی رانندگی خودکار

جدول 5. معیارهای انتخاب مهم

توجه خریدار

هنگام مقایسه تامین کنندگان، به جای تکیه بر حداکثر مشخصات سفر، دقت موقعیت یابی، تکرارپذیری، تأخیر و داده های پهنای باند حرکت را درخواست کنید.

چالش ها و راه حل های مشترک

تست خودروی خودمختار چالش های مهندسی منحصر به فردی را معرفی می کند که به کنترل دقیق حرکت نیاز دارد.

جدول 6. چالش های رایج و راه حل های پیشنهادی

راهنمای عملی

بازتولید حرکت دقیق اغلب از حرکت پلت فرم تهاجمی ارزشمندتر است. حرکت شش محور صاف و تکرارپذیر اعتبار سنسور قابل اعتمادتری را فراهم می کند و مقایسه بین نسخه های مختلف نرم افزار را ساده می کند.

تصور غلط رایج: وسایل نقلیه خودران را می توان به طور کامل در نرم افزار شبیه سازی آزمایش کرد

برخی از توسعه دهندگان بر این باورند که شبیه سازی کامپیوتری به تنهایی برای اعتبارسنجی خودروی خودمختار کافی است.

در حالی که شبیه سازی دیجیتال به یک ابزار توسعه ضروری تبدیل شده است، نمی تواند رفتار فیزیکی حسگرهای واقعی را به طور کامل بازتولید کند.

عواملی مانند:

• ارتعاش مکانیکی

• انعطاف پذیری نصب سنسور

• حرکت بدنه وسیله نقلیه

• بارگذاری دینامیک

• تاخیر سخت افزاری

فقط با استفاده از تست فیزیکی قابل ارزیابی است.

پلت فرم استوارت با بازتولید حرکت واقعی خودرو در شرایط آزمایشگاهی کنترل شده، شکاف بین شبیه سازی مجازی و آزمایش در جاده را پر می کند.

آنچه مهندسان باید بدانند

موثرترین استراتژی اعتبارسنجی، شبیه‌سازی دیجیتال، تست سخت‌افزار در حلقه، تست پلتفرم حرکتی و تست جاده کنترل‌شده را ترکیب می‌کند. هر مرحله انواع مختلفی از رفتار سیستم را قبل از استقرار در مقیاس کامل شناسایی می کند.

مطالعه موردی

پیشینه پروژه

یک شرکت فناوری خودروهای خودمختار در حال توسعه یک سیستم ادراک نسل بعدی بود که دوربین‌ها، LiDAR، رادار و حسگرهای ناوبری اینرسی را یکپارچه می‌کند.

تیم مهندسی به یک محیط آزمایشگاهی قابل تکرار برای ارزیابی الگوریتم‌های همجوشی حسگر قبل از انجام آزمایش جاده‌ای در مقیاس بزرگ نیاز داشت.

چالش

آزمایش جاده چندین محدودیت ایجاد کرد:

• تغییر شرایط آب و هوایی

• محیط های ترافیکی ناسازگار

• مشکل در بازتولید رویدادهای رانندگی یکسان

• هزینه های عملیاتی بالای خودرو

• چرخه های اعتبار سنجی طولانی

این متغیرها مقایسه عینی به‌روزرسانی‌های نرم‌افزار را دشوار می‌کردند.

راه حل

این شرکت یک پلتفرم استوارت 6 محوره را با محیط تست Hardware-in-the-Loop خود پیاده سازی کرد.

این پلت فرم دینامیک خودرو ضبط شده را بازتولید کرد، از جمله:

• شتاب سریع

• ترمز اضطراری

• پیچیدن تند

• لرزش سطح جاده

• روسازی ناهموار

• مانورهای تغییر مسیر

سیستم‌های دوربین، حسگرهای LiDAR، ماژول‌های رادار و IMU مستقیماً بر روی پلت‌فرم نصب شده‌اند، در حالی که نرم‌افزار رانندگی خودکار داده‌های سنسور هماهنگ را در زمان واقعی پردازش می‌کند.

نتایج

اجرای زیر:

• اعتبار سنسور بسیار قابل تکرار شد.

• مقایسه نرم افزار به تست های جاده ای کمتری نیاز داشت.

• عملکرد تثبیت کننده دوربین بهبود یافته است.

• قوام ابر نقطه LiDAR افزایش یافت.

• چرخه های توسعه سخت افزار در حلقه کوتاه شد.

• راندمان اعتبار سنجی کلی با کاهش هزینه های آزمایش بهبود یافت.

درس های آموخته شده

این پروژه نشان داد که ترکیب شبیه‌سازی فیزیکی حرکت شش محوره با مدل‌های خودروهای دیجیتال، فرآیند اعتبارسنجی جامع‌تری را نسبت به اتکا به شبیه‌سازی رایانه‌ای یا آزمایش جاده عمومی ایجاد می‌کند. آزمایش‌های آزمایشگاهی مکرر مهندسان را قادر می‌سازد تا مسائل یکپارچه‌سازی حسگر را زودتر در چرخه توسعه شناسایی کنند.

چک لیست خریدار

قبل از خرید یک پلت فرم 6 محوره استوارت برای آزمایش خودروی خودران، موارد زیر را بررسی کنید:

• چه ظرفیت بار مورد نیاز است؟

• چه دقت و تکرارپذیری موقعیت یابی مشخص شده است؟

• آیا پلتفرم کنترل حرکت با تأخیر کم را ارائه می دهد؟

• آیا می تواند دینامیک واقعی خودرو را بازتولید کند؟

• آیا نرم افزار با ابزارهای شبیه سازی موجود سازگار است؟

• آیا از ادغام Hardware-in-the-Loop پشتیبانی می کند؟

• آیا عملیات مداوم پشتیبانی می شود؟

• آیا توابع ایمنی در سیستم کنترل تعبیه شده است؟

• آیا تامین کننده پشتیبانی مهندسی و راه اندازی را ارائه می دهد؟

• آیا می توان این سیستم را برای پروژه های تحقیقاتی آینده گسترش داد؟

توصیه های تخصصی

مهندسان باتجربه خودروهای خودران به طور کلی توصیه می کنند:

• قبل از انتخاب پلت فرم، اهداف اعتبار سنسور را تعریف کنید.

• دقت مکان یابی و تکرارپذیری را بر حداکثر سفر حرکتی اولویت دهید.

• برای تست دقیق سنسور، پلتفرم‌های استوارت مبتنی بر سروو را انتخاب کنید.

• برای ادغام نرم افزار آسان تر، سیستم هایی با API و SDK باز انتخاب کنید.

• تأخیر و پهنای باند حرکت را در حین ارزیابی تأمین‌کننده تأیید کنید.

• با تولیدکنندگانی که سفارشی‌سازی، پشتیبانی یکپارچه‌سازی و خدمات فنی طولانی‌مدت را ارائه می‌دهند، شریک شوید.

نتیجه گیری

یک پلت فرم 6 محوره استوارت با ارائه شبیه‌سازی حرکتی بسیار دقیق و تکرارپذیر برای اعتبارسنجی حسگر، تست سخت‌افزار در حلقه و تحقیقات رانندگی مستقل، به ابزار مهمی در توسعه خودروهای خودران تبدیل شده است. توانایی آن در بازتولید دینامیک خودرو در دنیای واقعی تحت شرایط آزمایشگاهی کنترل‌شده، مهندسان را قادر می‌سازد تا دوربین‌ها، LiDAR، رادار، IMU و الگوریتم‌های همجوشی حسگر را با سازگاری بیشتری نسبت به آزمایش‌های جاده‌ای معمولی به تنهایی ارزیابی کنند.

با در نظر گرفتن دقیق ظرفیت بار، دقت حرکت، سازگاری نرم‌افزار، تأخیر و مقیاس‌پذیری بلندمدت سیستم، سازمان‌ها می‌توانند یک پلتفرم استوارت را انتخاب کنند که توسعه را تسریع می‌کند، کارایی آزمایش را بهبود می‌بخشد و هزینه‌های اعتبارسنجی کلی را کاهش می‌دهد. همانطور که فناوری رانندگی خودران به تکامل خود ادامه می دهد، سکوهای حرکتی شش محوره جزء کلیدی تست و راستی آزمایی خودرو باقی خواهند ماند.

سوالات متداول

چرا از پلتفرم 6 محوره استوارت برای آزمایش خودروهای خودران استفاده می شود؟

پلت فرم استوارت حرکت واقعی خودرو با شش درجه آزادی را در یک محیط آزمایشگاهی کنترل شده بازتولید می کند. این امکان را به مهندسان می‌دهد تا حسگرها، سیستم‌های ادراک و الگوریتم‌های رانندگی مستقل را به طور مکرر تحت شرایط یکسان ارزیابی کنند.

چه سنسورهایی را می توان روی پلتفرم استوارت آزمایش کرد؟

دستگاه‌هایی که معمولاً مورد آزمایش قرار می‌گیرند شامل دوربین‌ها، LiDAR، رادار، IMU، گیرنده‌های GPS، سنسورهای اولتراسونیک و سیستم‌های همجوشی کامل حسگر مورد استفاده در وسایل نقلیه خودران هستند.

آیا سکوی استوارت می تواند جایگزین تست جاده شود؟

نه. پلتفرم استوارت با ارائه تاییدیه آزمایشگاهی قابل تکرار قبل از ورود وسایل نقلیه به آزمایش در دنیای واقعی، آزمایش جاده را تکمیل می‌کند. این باعث کاهش هزینه های توسعه و بهبود کارایی آزمایش می شود.

چرا تأخیر کم مهم است؟

تأخیر کم تضمین می کند که حرکت فیزیکی پلت فرم با نرم افزار شبیه سازی و اندازه گیری سنسور همگام باقی می ماند. این برای تست دقیق سخت افزار در حلقه و اعتبارسنجی سیستم ادراک قابل اعتماد ضروری است.

خریداران هنگام انتخاب پلتفرم استوارت برای کاربردهای خودروهای خودران چه چیزی را باید در نظر بگیرند؟

ملاحظات کلیدی شامل ظرفیت بار، دقت موقعیت‌یابی، پهنای باند حرکت، یکپارچه‌سازی نرم‌افزار، APIهای باز، قابلیت کار مداوم، سیستم‌های ایمنی، پشتیبانی فنی و توانایی پشتیبانی از الزامات آزمایشی آینده است.
