Napadlo vás někdy, jak letecké simulátory vytvářejí tak realistické zážitky? Tajemství spočívá v Pohybové platformy 6DOF . Tyto inovativní systémy nabízejí šest stupňů volnosti, rozhodujících pro simulaci skutečné dynamiky letu.
V tomto článku prozkoumáme, co jsou pohybové platformy 6DOF, jejich význam v simulaci letu a jejich různé aplikace. Připravte se ponořit se do mechaniky těchto špičkových technologií!

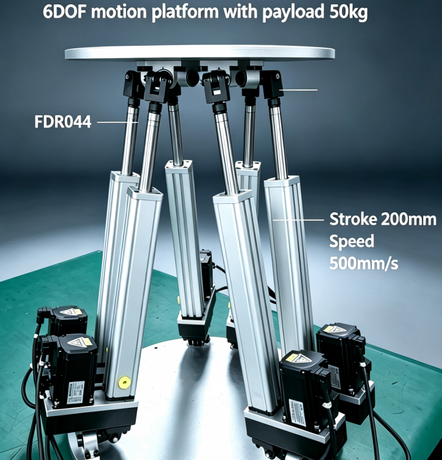

Pohyblivá platforma 6DOF znamená „šest stupňů volnosti“, což znamená, že se může pohybovat šesti různými způsoby. Tato schopnost je zásadní pro vytváření realistických simulací v leteckém výcviku, hraní her a různých dalších aplikacích. Těchto šest stupňů volnosti je:
Pitch : Tento pohyb naklání plošinu dopředu nebo dozadu, čímž simuluje pohyb letadla nosem nahoru nebo nosem dolů.
Rolování : Tato rotace probíhá ze strany na stranu a napodobuje náklon křídel letadla během zatáček.
Yaw : Tato rotace se děje kolem svislé osy, což představuje levý nebo pravý pohyb přídě letadla.
Heave : Tento vertikální pohyb simuluje pohyb nahoru a dolů, podobný šplhání nebo klesání letadla.
Kolébání : Tento boční pohyb posouvá plošinu ze strany na stranu, čímž se replikuje pocit bočního zrychlení.
Surge : Tento pohyb vpřed a vzad napodobuje zrychlení a zpomalení během letu.
Pochopení těchto pohybů je pro inženýry a vývojáře zásadní při vytváření leteckých simulátorů nebo výcvikových zařízení. Každý stupeň volnosti přispívá k celkové realističnosti a účinnosti simulace.
Pohybová platforma 6DOF se skládá z několika klíčových komponent, které spolupracují na dosažení realistického pohybu:
Akční členy : Jsou hnací silou pohybů plošiny. Převádějí elektrické signály na mechanický pohyb, což umožňuje přesné ovládání každého stupně volnosti.
Řídicí systém : Tento software spravuje akční členy a zpracovává vstupy ze simulačního prostředí. Zajišťuje, že platforma přesně reaguje na uživatelské příkazy a napodobuje dynamiku reálného světa.
Senzory : Tato zařízení monitorují polohu, rychlost a zrychlení platformy. Poskytují zpětnou vazbu řídicímu systému a umožňují úpravy v reálném čase pro zachování přesnosti.
Struktura rámu : Fyzický rám drží všechny komponenty pohromadě. Musí být dostatečně robustní, aby unesl váhu plošiny a vydržel dynamické síly během provozu.
Společně tyto komponenty vytvářejí soudržný systém, který uživatelům poskytuje realistickou zpětnou vazbu pohybu a zlepšuje zážitek z tréninku nebo zábavy.
Platformy 6DOF fungují prostřednictvím kombinace mechanických a elektronických systémů. Když uživatel interaguje se simulací, řídicí systém interpretuje tyto vstupy a posílá příkazy akčním členům.
Vstupní zpracování : Řídicí systém přijímá data ze simulace, včetně požadovaných pohybů a sil působících na letadlo.
Odezva aktuátoru : Na základě těchto dat řídicí systém vypočítá, jak by se měl každý aktuátor pohybovat, aby replikoval požadovaný pohyb.
Smyčka zpětné vazby : Senzory nepřetržitě monitorují polohu a pohyb plošiny. Tato data se posílají zpět do řídicího systému a vytváří zpětnovazební smyčku, která umožňuje úpravy v reálném čase.
Tento proces zajišťuje, že pohybová platforma přesně napodobuje skutečnou dynamiku letu a poskytuje uživatelům pohlcující zážitek.
Stručně řečeno, pohybová platforma 6DOF kombinuje pokročilé technologie k vytvoření realistického simulačního prostředí. Pochopení jeho mechanismů je zásadní pro vývojáře i uživatele, protože přímo ovlivňuje kvalitu školení a celkový zážitek.
Systémy navádění pohybu jsou pro moderní letecké simulátory životně důležité. Poskytují pilotům nezbytnou vestibulární zpětnou vazbu a simulují fyzické pocity z letu. Tato zpětná vazba je zásadní, protože doplňuje vizuální a přístrojová data a dává pilotům komplexní představu o pohybu letadla.
Když pilot manévruje s letadlem, spoléhá se nejen na to, co vidí, ale také na to, jak jeho tělo cítí pohyb. Například při turbulencích nebo náhlých změnách zrychlení tyto vjemy obnovují systémy navádění pohybu, což pilotům umožňuje vhodně reagovat. Přesnost těchto podnětů je zvláště důležitá pro scénáře přistání, kde musí pocit klesání odpovídat simulované rychlosti simulátoru.
U letadel s rotačním křídlem, jako jsou vrtulníky, se zpětná vazba pohybu stává ještě významnější. Piloti vrtulníků závisí na různých pohybových podnětech, včetně vibrací produkovaných hlavním rotorem. Tyto podněty jsou nezbytné pro pochopení dynamického stavu vrtulníku a pomáhají pilotům identifikovat normální i abnormální provozní podmínky.
Mechanismy zpětné vazby v pohybových platformách 6DOF zajišťují pilotům přesné a včasné informace o chování letadla. Tato zpětná vazba zahrnuje pohybové podněty, vizuální zobrazení a sluchové signály. Integrace těchto prvků vytváří působivější a realističtější tréninkové prostředí.
Například, když pilot provede ostrou zatáčku, pohybová plošina se nakloní a pohupuje, což simuluje síly, které se vyskytují při skutečném letu. Tento fyzický pocit je pro výcvik rozhodující, protože pomáhá pilotům naučit se efektivně řídit dynamiku svého letadla. Kromě toho musí být mechanismy zpětné vazby vyladěny, aby bylo zajištěno, že načasování, intenzita a směr podnětů přesně odrážejí simulované letadlo.
Realismus nabízený pohybovými platformami 6DOF nemá obdoby. Simulací všech šesti stupňů volnosti – náklonu, náklonu, vybočení, zvednutí, kývání a přepětí – tyto platformy vytvářejí přesvědčivý zážitek, který přesně odpovídá skutečnému letu. Tato úroveň realismu je nezbytná pro efektivní výcvik pilotů, protože je připravuje na scénáře v reálném světě.
V leteckém simulátoru může schopnost replikovat nuance letové dynamiky výrazně zlepšit výsledky výcviku. Piloti si mohou procvičovat nouzové postupy, procházet náročným počasím a zdokonalovat své dovednosti v kontrolovaném prostředí. Čím realističtější bude simulace, tím lépe budou piloti připraveni na skutečné letové podmínky.
Kromě toho integrace pokročilých systémů sledování pohybu zlepšuje celkovou uživatelskou zkušenost, díky čemuž jsou tréninky poutavější a efektivnější. Jak piloti zažívají realistické pohybové podněty, rozvíjejí svalovou paměť a situační povědomí, které jsou klíčové pro úspěšné letové operace.
Pohybové platformy 6DOF hrají klíčovou roli v leteckém výcviku a simulacích. Poskytují realistické prostředí pro piloty, aby si procvičili a zdokonalili své dovednosti. Simulací celé škály pohybů letadla – náklonu, naklánění, zatáčení, zvedání, kývání a rázů – tyto platformy vytvářejí pohlcující tréninkový zážitek. Tento realismus je nezbytný pro piloty k rozvoji svalové paměti a situačního povědomí.
Na leteckých simulátorech mohou účastníci zažít různé letové scénáře, včetně turbulence, nouzových přistání a navigace v nepříznivých povětrnostních podmínkách. Schopnost replikovat tyto situace umožňuje pilotům připravit se na výzvy reálného světa bez rizik spojených se skutečným letem. Pilot si například může procvičit manipulaci s letadlem při simulované poruše motoru a získat cenné zkušenosti, které mohou v reálných situacích zachránit životy.
Automobilový průmysl také významně těží z pohybových platforem 6DOF. Používají se k testování dynamiky vozidla, systémů odpružení a celkového výkonu. Replikováním skutečných jízdních podmínek mohou inženýři posoudit, jak vozidla reagují na různé síly a pohyby. To je důležité zejména u elektrických vozidel (EV), která mají jedinečnou dynamiku díky rozložení hmotnosti a okamžitému dodání točivého momentu.
Například během testu může pohybová platforma 6DOF simulovat vozidlo, které se pohybuje po klikaté silnici a zároveň zažívá akceleraci a brzdění. Inženýři mohou sledovat, jak odpružení reaguje na nerovnosti a zatáčky, což jim umožňuje provádět nezbytná nastavení pro zlepšení ovladatelnosti a pohodlí. Toto testování pomáhá výrobcům vytvářet bezpečnější a efektivnější vozidla, což v konečném důsledku zlepšuje zážitek z jízdy pro spotřebitele.
V zábavním sektoru mění pohybové platformy 6DOF revoluci ve způsobu, jakým uživatelé prožívají virtuální realitu (VR) a hraní her. Tyto platformy zlepšují ponoření tím, že poskytují fyzickou zpětnou vazbu, která odpovídá vizuálnímu zážitku. Uživatelé mohou cítit každé naklonění, otočení a náraz, díky čemuž je simulace živější.
Například při hraní VR se hráč může fyzicky naklonit, aby se vyhnul překážkám nebo pocítil nával rychlosti během závodní hry. Tato úroveň interakce zvyšuje zapojení a požitek, což vede k uspokojivějšímu zážitku. Zábavní parky také využívají k jízdám pohybové platformy 6DOF, které poskytují vzrušující zážitky, které simulují let nebo vysokorychlostní honičky.
Navíc s pokrokem technologie se aplikace pohybových platforem 6DOF stále rozšiřují. Nyní se používají při výcvikových simulacích pro různé oblasti, včetně vojenských operací a scénářů reakce na mimořádné události, kde je realistická zpětná vazba pohybu nezbytná pro efektivní učení.
Tip: Při výběru pohybové platformy 6DOF pro letecké nebo automobilové aplikace zvažte platformy, které nabízejí přizpůsobitelná nastavení pro přizpůsobení specifickým testovacím potřebám a prostředím.
Pohybové platformy 6DOF výrazně vylepšují uživatelskou zkušenost v různých aplikacích, od simulace letu až po zábavu. Tím, že poskytují pohyb v šesti stupních volnosti, umožňují uživatelům cítit každé naklonění, otočení a náraz, čímž vytvářejí působivější prostředí. Tento realismus zapojuje uživatele emocionálně i fyzicky, takže se cítí, jako by skutečně létali, řídili nebo zažívali scénář virtuální reality.
Například na leteckých simulátorech mohou piloti zažít realistické pocity během manévrů, jako jsou turbulence nebo prudké zrychlení. Tato zpětná vazba jim pomáhá rozvíjet svalovou paměť a situační povědomí, což jsou základní dovednosti pro létání v reálném světě. Podobně při hraní her hlásí hráči zvýšené vzrušení a zapojení při používání pohybových platforem, protože mohou cítit dopad herních akcí, což zvyšuje jejich celkový požitek.
Použití pohybových platforem 6DOF ve školicích prostředích vede ke zlepšení výsledků učení. Díky simulaci dynamiky reálného světa umožňují tyto platformy účastníkům procvičovat základní dovednosti v kontrolovaném prostředí. To je zvláště výhodné v oblastech, jako je letectví, kde jsou přesné signály pohybu rozhodující pro výcvik pilotů.
Například pilotní výcvik na pohybové platformě 6DOF může procvičovat nouzové postupy a složité manévry bez inherentních rizik skutečného létání. Realistická zpětná vazba, kterou dostávají, jim pomáhá porozumět chování letadla v různých scénářích, což vede k lepší připravenosti na reálné situace. Studie ukázaly, že účastníci využívající tyto platformy často překonávají ty, kteří byli vyškoleni v tradičním prostředí, což podtrhuje efektivitu imerzivního školení.
Pohybové platformy 6DOF nejsou omezeny na letectví; jejich všestrannost zasahuje do různých průmyslových odvětví. Nacházejí uplatnění v automobilovém testování, vojenském výcviku a dokonce i v zábavě. Například při testování automobilů mohou inženýři použít tyto platformy k simulaci podmínek na vozovce a vyhodnocení dynamiky vozidla, čímž se zlepší bezpečnost a výkon.
V zábavním průmyslu využívají zábavní parky a zážitky ve VR pohybové platformy 6DOF k vytvoření vzrušujících jízd a pohlcujících prostředí. Uživatelé mohou cítit každé otočení a otočení, což zvyšuje celkový zážitek. Tato přizpůsobivost dělá z pohybových platforem 6DOF cenný nástroj napříč mnoha sektory, který uspokojuje různé potřeby a aplikace.
Navíc s pokrokem technologie stále rostou potenciální aplikace pro pohybové platformy 6DOF. Jsou integrovány do výzkumu a vývoje nových technologií, jako jsou autonomní vozidla a pokročilá robotika, což dále ukazuje jejich všestrannost a význam v moderních průmyslových odvětvích.
Manipulace s užitečným zatížením na platformách pohybu 6DOF představuje jedinečné technické výzvy. Se zvyšující se hmotností se stává zásadním udržení přesnosti a stability. Velké zatížení může způsobit deformaci konstrukce, namáhání aktuátorů a nestabilitu ovládání. Inženýři musí navrhnout platformy využívající robustní materiály a pokročilé řídicí systémy, aby zajistili hladký provoz bez kompromisů ve výkonu.
Jedním z běžných řešení je použití paralelních kinematických návrhů, jako jsou platformy Stewart. Tyto konstrukce rozdělují zatížení rovnoměrně mezi akční členy a zvyšují stabilitu. Vysokopevnostní slitiny a zesílené rámy navíc podporují hmotnost a umožňují dynamický pohyb. Integrace snímačů s vysokým rozlišením poskytuje zpětnou vazbu v reálném čase, což umožňuje úpravy pro zachování věrnosti pohybu i za náročných podmínek.
Přesnost a stabilita jsou životně důležité pro efektivitu pohybových platforem 6DOF. Bez přesné kontroly pohybu mohou být výsledky testování nespolehlivé. Inženýři to řeší implementací pokročilých tlumicích mechanismů a zpětnovazebních smyček. Tyto systémy působí proti nežádoucím vibracím a oscilacím a zajišťují konzistentní pohyb.
Použití snímačů s vysokým rozlišením navíc pomáhá monitorovat polohu, rychlost a zrychlení ve všech šesti stupních volnosti. Tato data umožňují řídicímu systému provádět úpravy v reálném čase a udržovat zamýšlenou dráhu pohybu platformy. Výsledkem je, že inženýři mohou dosáhnout požadované přesnosti nezbytné pro efektivní testování a školení.
Budoucnost pohybových platforem 6DOF utváří několik trendů. Integrace řídicích systémů poháněných umělou inteligencí je jedním z významných pokroků. Tyto systémy se učí z dat v reálném čase, optimalizují odezvy aktuátorů a zlepšují přesnost pohybu, zejména při velkém zatížení. To snižuje potřebu ručního ladění a zvyšuje opakovatelnost.
Dalším trendem je použití lehkých kompozitních materiálů. Tyto materiály zachovávají strukturální pevnost a zároveň snižují hmotnost platformy. Tato změna umožňuje rychlejší a energeticky účinnější pohyb, což je zvláště výhodné v náročných testovacích prostředích.
Technologie senzorů se také vyvíjí. Senzory nové generace, jako jsou kodéry s vysokým rozlišením a inerciální měřicí jednotky (IMU), poskytují mimořádně přesnou zpětnou vazbu. V kombinaci s edge computingem umožňují tyto senzory úpravy v reálném čase a zajišťují stabilitu při složitých víceosých pohybech.
Stručně řečeno, řešení technických výzev v platformách pohybu 6DOF vyžaduje inovativní řešení. Zaměřením se na přesnost, stabilitu a začleněním nových technologií mohou inženýři vytvářet platformy, které splňují požadavky různých průmyslových odvětví a zároveň zvyšují přesnost a spolehlivost testování.
Instalace pohybové platformy 6DOF se může zdát skličující, ale její rozdělení do zvládnutelných kroků usnadňuje proces. Zde je podrobný průvodce, který vám pomůže s instalací.
Kontrola balení : Pečlivě zkontrolujte součásti podle seznamu balení. Hledat:
Díly rámu (nohy, základní desky)
Motory a akční členy (označené pro pozice)
Spojovací materiál (šrouby, matice, podložky)
Elektrické kabely a konektory
Ovládací skříně (přednastavené napětí)
Další příslušenství (uchycení sedadel, držáky)
Uspořádejte si pracovní prostor : Vytvořte čistou, dobře osvětlenou oblast s dostatkem místa pro rozložení všech částí. Shromážděte potřebné nástroje, jako jsou šestihranné klíče, šroubováky a momentový klíč.
Bezpečnostní opatření : Zajistěte bezpečnost tím, že děti a domácí zvířata udržíte mimo oblast montáže. Vyvarujte se úplného utažení šroubů, dokud nebude celý rám smontován, aby bylo možné provést úpravy.
Montáž rámu : Začněte připojením hlavních součástí rámu. Pomocí dodaných šroubů spojte díly a nechte je volné pro seřízení. Před utažením se ujistěte, že je rám vyrovnán.
Montáž motorů a pohonů : Jakmile je rám na svém místě, namontujte motory podle jejich štítků. Ujistěte se, že jsou bezpečně upevněny, ale nejsou příliš utaženy. Připojte akční členy k hřídelím motoru.
Zajištění základny : Připevněte základní desky pomocí delších šroubů. Zajistěte stabilitu a bezpečnost pro podporu dynamického pohybu.
Připojovací kabely : Připojte napájecí kabely a kabely snímačů k motorům. Ujistěte se, že napájecí zástrčka každého motoru odpovídá portu ovládací skříňky. K uspořádání kabeláže použijte kabelové stahovací pásky.
Nastavení napětí : Zkontrolujte nastavení napětí na ovládacích skříních, aby odpovídalo místnímu zdroji napájení. Tento krok je kritický, aby nedošlo k poškození.
Testování elektrických připojení : Zapněte ovládací skříňky a zkontrolujte, zda nesvítí kontrolky. Proveďte počáteční testy motoru pomocí řídicího softwaru, abyste potvrdili správnou reakci.
Připevnění sedadla : Bezpečně připevněte sedadlo k plošině pomocí dodaných šroubů. Vyhněte se montáži elektronických ovladačů v této fázi, abyste předešli problémům s vyvážením.
Vyvážení plošiny : Zajistěte, aby plošina spočívala rovnoměrně na všech pohonech bez nadměrného prohýbání. Upravte délky tyčí nebo montážní body, abyste dosáhli vyvážené polohy.
Provádění pohybových testů : Otestujte pohyb plošiny v celém jejím rozsahu. Pozorujte plynulý pohyb a poslouchejte neobvyklé zvuky. Pokud se vyskytnou problémy, zkontrolujte mechanické spoje a kabeláž.
Pravidelná údržba je nezbytná pro zajištění dlouhé životnosti a výkonu vaší pohybové platformy 6DOF. Zde jsou některé klíčové postupy:
Rutinní kontroly : Pravidelně kontrolujte uvolněné šrouby, opotřebení kabelů a jakékoli známky mechanického namáhání. Problémy řešte okamžitě, abyste předešli dalším škodám.
Aktualizace softwaru : Udržujte software a firmware pro řízení pohybu aktuální. To zajišťuje kompatibilitu a vylepšenou funkčnost.
Kontroly kalibrace : Po jakýchkoli úpravách nebo opravách plošinu znovu zkalibrujte. To pomáhá udržovat přesnost a odezvu.
Čištění : Udržujte plošinu čistou od prachu a nečistot, zejména kolem pohyblivých částí. To zabraňuje opotřebení a udržuje systém v hladkém provozu.
Přehřátí motoru : Pokud se motory přehřívají, zkontrolujte mechanické zablokování a zajistěte řádné větrání. Vyvažte plošinu, abyste snížili námahu.
Problémy s připojením : Ověřte, zda jsou všechna připojení kabelů bezpečná. Zkontrolujte, zda nejsou poškozené kabely, které by mohly způsobit občasné problémy.
Chyby kalibrace : Postupujte podle průvodce kalibrací v softwaru pro řízení pohybu. Zkontrolujte vyrovnání snímače a podle potřeby upravte parametry softwaru.
Pohybové platformy 6DOF vylepšují letové simulace poskytováním realistické zpětné vazby pohybu. Simulují pohyby jako náklon, náklon a zatáčení, což je zásadní pro výcvik pilotů. Budoucí vývoj může zahrnovat integraci umělé inteligence a lehké materiály, zlepšující výkon a přizpůsobivost. FDR se specializuje na pokročilé pohybové systémy, které nabízejí přesné ovládání a spolehlivost. Jejich produkty zlepšují výcvikové zkušenosti a zajišťují pilotům získání základních dovedností v bezpečném prostředí. Jak se technologie vyvíjí, FDR zůstává odhodlána dodávat inovativní řešení pro různá průmyslová odvětví.
A: Pohybová platforma 6DOF je systém, který se může pohybovat šesti různými způsoby – nakláněním, náklonem, zatáčením, nakláněním, houpáním a rázem – poskytuje realistickou zpětnou vazbu pohybu pro letecké simulátory a další aplikace.
A: Pohybová platforma 6DOF vylepšuje letové simulace přesnou replikací pohybů letadla, což umožňuje pilotům zažít realistické pocity během manévrů, což zlepšuje výsledky výcviku.
A: Pohybové platformy 6DOF jsou důležité pro výcvik pilotů, protože poskytují zásadní vestibulární zpětnou vazbu a pomáhají pilotům rozvíjet svalovou paměť a situační povědomí v kontrolovaném prostředí.
Odpověď: Náklady na pohybovou platformu 6DOF se mohou značně lišit v závislosti na funkcích, velikosti a technologii, obvykle se pohybují od několika tisíc do desítek tisíc dolarů.
Odpověď: Chcete-li odstranit problémy s pohyblivou platformou 6DOF, zkontrolujte, zda nejsou uvolněná spojení, zkontrolujte mechanické spojení a ujistěte se, že je platforma správně kalibrována pro přesný výkon.
