Kuue vabadusastmega vibratsioonitestisüsteemid auto- ja kosmosetööstuse komponentidele

Sissejuhatus

Kas olete kunagi mõelnud, kuidas auto- ja kosmosetööstuse komponendid taluvad äärmuslikke vibratsioone ja lööke? Vastus on kuue vabadusastme (6DoF) vibratsiooni testimine.

Selles artiklis uurime, kuidas 6DoF-süsteemid simuleerivad tegelikke pingeid, tagades kriitiliste komponentide vastupidavuse ja jõudluse. Saate teada, kuidas need süsteemid aitavad tootjatel valmistada oma tooteid ette karmide keskkondade jaoks, alates sõidukiosadest kuni lennukikonstruktsioonideni.

FDR pakub edasijõudnuid 6DoF testimislahendused, mis pakuvad täpseid ja usaldusväärseid simulatsioone. Lisateavet meie toodete kohta.



Kuidas 6DoF vibratsioonitestisüsteemid töötavad

Shaker lauad ja mitmeteljelised loksutajad

6DoF vibratsioonitestimise põhitehnoloogia hõlmab raputuslaudu ja mitmeteljelisi loksutajaid. Need süsteemid kasutavad mitut elektrodünaamilist loksutit, et simuleerida liikumist kõigil kuuel vabadusastmel – tõusulaine, õõtsumine, kallutamine, kalle, veeremine ja lengerdus. Täpselt kontrollides liikumist kõigis suundades, kordavad need komponendid kogevad tegelikke dünaamilisi tingimusi.

Paljudes kaasaegsetes testimissüsteemides, sealhulgas auto- ja kosmosekomponentide jaoks kasutatavates süsteemides, on suure koormusega platvormid, mis toetavad kuni 5000 kg, realistlike simulatsioonide jaoks üliolulised. Need platvormid aitavad tagada, et suuri või raskeid osi, nagu autode vedrustuse komponendid või kosmosepaneelid, testitakse tingimustes, mis kajastavad nende tegelikku rakendust.

Hüdrostaatilised laagrid ja kontrollerid

Kaasaegsed 6DoF süsteemid sisaldavad hüdrostaatilisi laagreid, mis tagavad sujuva liikumise ja minimaalse hõõrdumise. Need laagrid on olulised kõrge täpsuse säilitamiseks pikkade katsetuste kestel, vähendades vajadust sagedase hoolduse järele. Nendes vibratsioonitestisüsteemides kasutatavad täiustatud juhtimissüsteemid võimaldavad täpset reguleerimist, tagades, et komponendid puutuvad kokku täpsete vibratsiooniprofiilidega.

Näiteks mootorsõidukite testimisel kasutatavad platvormid simuleerivad täpselt teeolusid, tagades, et sõiduki osad, sealhulgas vedrustus ja rehvid, on allutatud tegelikes sõidutingimustes esinevatele pingetele. Kaasaegsete 6DoF-süsteemide pakutav täpsus võimaldab tootjatel toote töökindluse parandamiseks simuleerida keerulisi reaalseid tingimusi.



Rakendused auto- ja kosmosekatsetustes

Autode testimine

6DoF vibratsioonitestisüsteeme kasutatakse autotööstuses laialdaselt teeolude kordamiseks ja komponentide vastupidavuse hindamiseks dünaamilistes tingimustes. Need süsteemid võivad testida sõidukiosi, nagu rehve, vedrustussüsteeme ja elektroonilisi komponente, tagades nende töökindluse aja jooksul. Lisaks testitakse nende süsteemide abil erinevate sõidustsenaariumide simuleerimiseks elektrisõidukite akusid, mis puutuvad kokku tugeva vibratsiooniga.

6DoF-süsteemid võimaldavad simuleerida karme sõidutingimusi, aidates tootjatel tuvastada oma toodete nõrkusi ja teha vajalikke parandusi enne masstootmist.

Lennunduse testimine

Lennunduses on 6DoF-vibratsioonitestimine ülioluline tagamaks, et komponendid peavad vastu intensiivsetele tingimustele, millega nad startimisel, taassisenemisel ja lennu ajal kokku puutuvad. Tehnoloogia kordab äärmuslikke vibratsioone, mida põhjustavad rakettide stardid või lennukiosadele mõjuvad aerodünaamilised jõud.

Lennunduse osad, sealhulgas mootorid, kered ja satelliidikomponendid, läbivad need testid, et simuleerida tegelike pingete mõju. Allutades nendele komponentidele ülitäpse vibratsiooni, tagavad tootjad, et osad töötavad karmides töötingimustes ohutult ja usaldusväärselt.

Andmete replikatsioon tõelistest sõidukitest

Kaasaegsete 6DoF-süsteemide üks peamisi eeliseid on nende võime kopeerida reaalmaailma sõidukitelt kogutud andmeid. Näiteks saab tegelikest teekatsetest või lennusimulatsioonidest saadud vibratsiooniandmeid kasutada nende tingimuste täpseks kordamiseks laboris. See protsess võimaldab täpsemat testimist ja tagab, et komponendid on allutatud samadele pingetele, millega nad põllul kokku puutuvad.



6DoF vibratsioonitestisüsteemide eelised

Realistlikud simulatsioonid parema vastupidavuse tagamiseks

Üheteljelise testimise asemel simuleerivad 6DoF-süsteemid keerulisi mitmeteljelisi vibratsioone, mida komponendid kogevad reaalses keskkonnas. Need süsteemid parandavad vastupidavustestide täpsust, tagades, et komponendid on loodud reaalsetes tingimustes toimetulemiseks tõrgeteta.

Näiteks autode testimisel võib platvorm korrata erinevaid sõidutingimusi, sealhulgas auke, ebatasasi teid või tugevaid pidurdusjõude, võimaldades tootjatel parandada oma sõidukite jõudlust ja ohutust.

Komponentide rikete varajane avastamine

6DoF vibratsioonitestid aitavad tuvastada komponentide nõrkusi või võimalikke rikkekohti enne, kui need puutuvad kokku reaalsete stressiteguritega. Dünaamiliste tingimuste kordamisega võimaldavad need testid tootjatel tuvastada probleemid juba projekteerimisprotsessi alguses, vähendades toote rikete ja tagasikutsumise ohtu.

See ennetav testimisprotsess on eriti oluline sellistes kriitilistes tööstusharudes nagu lennundus, kus ohutus on ülitähtis ja rike ei ole võimalik.

Täiustatud disain ja jõudlus

Komponentide testimine kontrollitud mitmeteljelistes tingimustes võimaldab tootjatel täiustada oma konstruktsioone parema jõudluse saavutamiseks. 6DoF vibratsioonitestidest kogutud andmed annavad väärtuslikku teavet, mis parandab auto- ja kosmosetööstuse osade üldist kvaliteeti, tugevust ja vastupidavust.

Need tootedisaini täiustused toovad kaasa parema jõudlusega sõidukid ja lennukid, mis vastavad ohutusstandarditele ja klientide ootustele tõhusamalt.

Integreeritud keskkonnatestimine

Paljud 6DoF-süsteemid on integreeritud keskkonnakambritega, mis võivad simuleerida temperatuuri, niiskust ja muid tegureid koos vibratsioonitestiga. See keskkonna- ja mehaaniliste pingetestide kombinatsioon tagab, et komponendid võivad töötada erinevates reaalsetes tingimustes, muutes selle terviklikuks testimisviisiks.



Rikke tüüp	Kuidas 6DoF testimine aitab	Testitud komponentide näited
Materjali väsimus	Simuleerib pikaajalist stressi nõrkade kohtade tuvastamiseks	Sõidukite vedrustussüsteemid, lennukiosad
Resonantsi rike	Tuvastab kahjulikud vibratsioonisagedused, mis võivad põhjustada rikkeid	Mootori komponendid, turbiini labad
Struktuurne nõrkus	Määrab tõrkepunktid keeruka mitmeteljelise pinge korral	Lennundusraamid, autode šassii



Näited juhtivatest 6DoF vibratsioonitestisüsteemidest

The Cube™ by Team Corporation

Cube™ on täiustatud 6DoF vibratsioonitestisüsteem, mis on tuntud oma täpsuse ja kõrgsagedusliku simulatsioonivõime poolest. See on loodud käsitlema laia valikut katseprofiile, alates kosmosekomponentidest kuni autoosadeni, pakkudes kaasahaaravat ja täpset simulatsioonikeskkonda.

Selle süsteemi võime toetada suuri koormusi ja suurt täpsust muudab selle ideaalseks suuremahuliste komponentide testimiseks tööstusharudes, mis nõuavad rangeid jõudlusstandardeid.

Sandia National Laboratories'i laiaulatuslik testimissüsteem

Sandia suuremahuline 12-se loksutisüsteem on loodud kosmosekatsetusteks, pakkudes ülitäpset vibratsioonisimulatsiooni. Kuna see on võimeline simuleerima keerulisi mehaanilisi süsteeme dünaamilise liikumise ajal, kasutatakse seda osade, näiteks satelliidisüsteemide ja kosmoseaparaadi komponentide testimiseks.

See süsteem näitab kõrgetasemeliste kosmosekatsetuste jaoks vajalikku suurt täpsust ja mitmekülgsust.

Andmefüüsikaga juhitavad süsteemid

NASA ja teiste kosmoseorganisatsioonide poolt kasutatavaid Data Physics juhitavaid 6DoF süsteeme kasutatakse suurte kosmosekomponentide, näiteks raketisüsteemide ja lennukiosade testimiseks. Need süsteemid kordavad äärmuslikke vibratsioonitingimusi, tagades, et kosmosesõiduki komponendid suudavad karmides töötingimustes ellu jääda.



Funktsioon	The Cube™ by Team Corporation	Sandia riiklik laborisüsteem	Andmefüüsikaga juhitavad süsteemid
Kandevõime	Kuni 5000 kg	Suur koormustaluvus	Erineb sõltuvalt konfiguratsioonist
Täpsus	Kõrgsagedusliku vibratsiooni simulatsioon	Ülitäpne kosmosesõiduki jaoks	Täppisvibratsioon suuremahuliseks testimiseks
Rakendused	Autotööstus, lennundus, robootika	Lennundus, satelliitide testimine	Lennundus, sõjavägi, autotööstus
Süsteemi tüüp	Kompaktne, täpne	Suuremahuline, mitme loksutiga	Multi-shaker, täiustatud juhtimine



Väljakutsed 6DoF vibratsioonitestisüsteemide rakendamisel

Kõrge hind ja keerukus

Kuigi 6DoF-süsteemid pakuvad tohutuid eeliseid, kaasnevad nendega kõrged seadistus- ja tegevuskulud. Mitmeteljelise testimise keerukus nõuab spetsiaalseid seadmeid ja kvalifitseeritud operaatoreid, mistõttu on nende süsteemide juurutamine ja hooldamine väiksemate ettevõtete või idufirmade jaoks kulukas.

Süsteemi kalibreerimine ja seadistamine

Kõigi kuue telje täpse liikumise saavutamiseks on vaja keerukat kalibreerimist, mis võib olla aeganõudev ja kulukas. Iga süsteemi nõuetekohase kalibreerimise tagamine on testimistulemuste täpsuse ja usaldusväärsuse säilitamiseks ülioluline.

Füüsiline ruum ja integratsioon

Suuremad 6DoF-süsteemid, nagu need, mida kasutatakse kosmosekatsetustes, nõuavad töötamiseks palju ruumi. Nende süsteemide integreerimine muu testimise infrastruktuuriga, nagu keskkonnakambrid või teadus- ja arendustegevuse seadistused, võib väiksemates rajatistes olla keeruline.



6DoF vibratsioonitestimise tulevik auto- ja kosmosetööstuses

Tehnoloogilised edusammud

Kuna tehnoloogia areneb edasi, hõlmavad 6DoF-süsteemid tehisintellekti, masinõpet ja uuemaid materjale, et parandada testimissüsteemide täpsust ja kulutasuvust. Tulevased platvormid suudavad veelgi keerukamaid liikumisprofiile suurema täpsusega simuleerida.

Laiem tööstusharu vastuvõtmine

6DoF vibratsioonitestide kasutamine laieneb tõenäoliselt auto- ja kosmosetööstusest kaugemale, jõudes sellistesse sektoritesse nagu olmeelektroonika, robootika ja meditsiiniseadmed. Kuna testimissüsteemid muutuvad kättesaadavamaks ja mitmekülgsemaks, suurenevad nende rakendused erinevates tööstusharudes.

Jätkusuutlikkuse kaalutlused

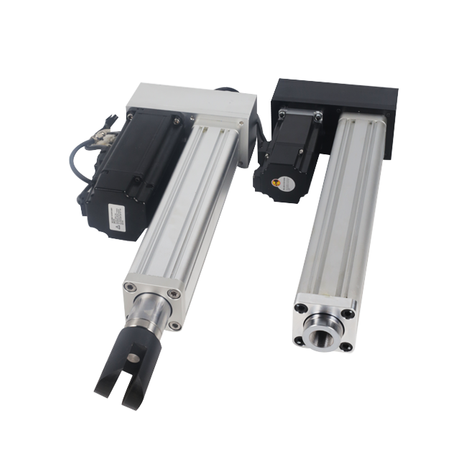

Jätkusuutlikkusele keskendudes hõlmab 6DoF-i testimissüsteemide tulevik tõenäoliselt energiatõhusaid lahendusi, näiteks elektrilisi ajamid. See nihe aitab vähendada vibratsioonitestide keskkonnamõju, muutes selle keskkonnasõbralikumaks, säilitades samal ajal kõrge jõudluse.



Järeldus

Üleminek kaasaegsetele 6DoF-süsteemidele tähistab olulist edasiminekut auto- ja kosmosekomponentide vibratsioonitestimisel. Reaalmaailma tingimusi kordades aitavad need süsteemid tootjatel parandada tootekujundust ja vältida rikkeid.

FDR pakub täiustatud 6DoF platvorme, mis pakuvad ülitäpseid lahendusi, tagades toodete vastupidavuse ja töökindluse, täites samal ajal kõrgeimate ohutus- ja jõudlusstandardeid.



KKK

K: Mis on kuue vabadusastme (6DoF) vibratsioonitestisüsteem?

V: 6DoF vibratsioonitestisüsteem simuleerib liikumist üle kuue telje (kolm translatsiooni- ja kolm pöörlevat telge), et testida komponentide vastupidavust reaalsetes tingimustes. See on auto- ja kosmosealaste katsete jaoks hädavajalik.

K: Kuidas on 6DoF-vibratsioonitestimine autode testimisel kasulik?

V: 6DoF-süsteemid kordavad teeolusid ja tugevat vibratsiooni, millega autoosad kokku puutuvad. See tagab, et sõidukiosad, nagu vedrustused ja elektroonika, toimivad usaldusväärselt ka tegelike pingete korral.

K: Miks on 6DoF vibratsiooni testimine kosmosekomponentide jaoks oluline?

V: 6DoF testimine simuleerib ekstreemset vibratsiooni, millega kosmosekomponendid stardi ja lennu ajal kokku puutuvad. See aitab tagada kriitiliste osade, nagu satelliidisüsteemid ja lennukiosad, ohutuse ja jõudluse.

K: Millised on 6DoF-süsteemide kasutamise eelised komponentide testimisel?

V: 6DoF-süsteemid pakuvad täpseid mitmeteljelisi vibratsioonisimulatsioone, suurendades testide täpsust ja pakkudes võimalike rikete varajast avastamist, parandades komponentide vastupidavust ja töökindlust.
