Da sich die Industrielandschaft ständig weiterentwickelt, hat die Nachfrage nach effizienten, präzisen und nachhaltigen Lösungen zu einem deutlich zunehmenden Einsatz von Elektrisk-Zylindern geführt. Diese fortschrittlichen elektromechanischen Geräte bieten eine Reihe von Vorteilen, die sie ideal für verschiedene Anwendungen in verschiedenen Branchen machen. In diesem Artikel gehen wir auf die 10 am häufigsten gestellten Fragen zu Elektrisk-Zylindern ein und geben umfassende Antworten, die Ihnen dabei helfen, fundierte Entscheidungen zu treffen.

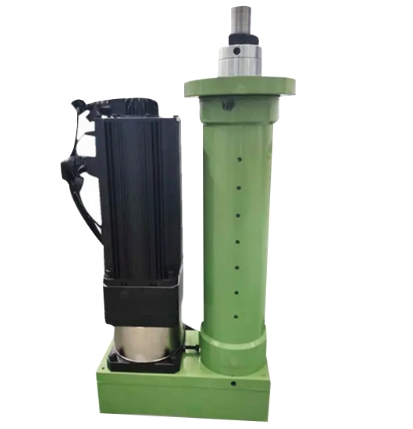

Ein Elektrisk-Zylinder, auch Elektrozylinder genannt, ist ein elektromechanisches Gerät zur Erzeugung linearer Bewegungen. Es wandelt elektrische Energie in lineare Bewegung um, indem ein Motor eine Spindel oder einen Schraubenmechanismus antreibt. Wenn der Elektromotor aktiviert wird, dreht er die Schraube, wodurch sich die Zylinderstange vorwärts oder rückwärts bewegt. Diese präzise Steuerung der linearen Bewegung macht Elektrisk-Zylinder ideal für Anwendungen, bei denen Genauigkeit und Positionierung von entscheidender Bedeutung sind.
Elektromotor: Die Kernkomponente eines Elektrisk-Zylinders ist der Elektromotor, der die zum Antrieb der linearen Bewegung erforderliche Rotationskraft liefert. Dieser Motor kann je nach Anwendungsanforderungen ein Schrittmotor, ein Servomotor oder ein anderer Typ sein.
Schraubenmechanismus: Der Motor ist mit einem Schraubenmechanismus verbunden, typischerweise einer Kugelumlaufspindel oder einer Leitspindel. Die Schraube wandelt die Drehbewegung des Motors in eine lineare Bewegung um.
Zylinderstange: Die Zylinderstange ist am Schraubenmechanismus befestigt und bewegt sich linear, wenn sich die Schraube dreht. Die Stange kann aus- und eingefahren werden und sorgt so für die gewünschte lineare Bewegung.
Steuerungssystem: Ein integriertes Steuerungssystem ermöglicht eine präzise Steuerung der Geschwindigkeit, Richtung und Position des Motors. Dieses System kann programmierbar sein und ermöglicht so komplexe Bewegungsprofile und die Synchronisierung mit anderen Komponenten.
Leistungsaktivierung: Wenn der Elektromotor Strom erhält, beginnt er sich zu drehen.
Schraubendrehung: Die Drehung des Motors dreht den Schraubenmechanismus.
Lineare Bewegung: Wenn sich die Schraube dreht, bewegt sich die Zylinderstange linear, entweder aus- oder eingefahren.
Präzisionssteuerung: Das Steuerungssystem stellt sicher, dass die Bewegung präzise und wiederholbar ist und den genauen Anforderungen der Anwendung entspricht.
Hohe Präzision: Elektrisk-Zylinder bieten eine Wiederholgenauigkeit im Mikrometerbereich und eignen sich daher für Anwendungen, die eine hohe Genauigkeit erfordern, wie z. B. Präzisionsmontage in der Elektronikfertigung.
Energieeffizienz: Im Gegensatz zu hydraulischen oder pneumatischen Systemen verbrauchen Elektrozylinder nur während der Betätigung Strom, wodurch der Energieverbrauch und die Betriebskosten gesenkt werden.
Geringer Wartungsaufwand: Elektrisk-Zylinder erfordern weniger Wartung, da weniger bewegliche Teile und keine zu wartenden Flüssigkeiten vorhanden sind, wodurch Ausfallzeiten und Wartungskosten reduziert werden.
Sauberer Betrieb: Sie arbeiten ohne das Risiko eines Flüssigkeitslecks und eignen sich daher ideal für saubere Umgebungen wie die Lebensmittelverarbeitung und medizinische Anwendungen.
Programmierbarkeit: Diese Zylinder lassen sich problemlos in Automatisierungssysteme integrieren und über verschiedene elektronische Schnittstellen steuern, was eine komplexe und dynamische Bewegungssteuerung ermöglicht.
Elektrisk-Zylinder bieten mehrere wichtige Vorteile, darunter:
Hohe Präzision: Sie bieten Wiederholgenauigkeit im Mikrometerbereich und gleichmäßige Beschleunigung/Verzögerung, wodurch sie für Anwendungen geeignet sind, die eine hohe Genauigkeit erfordern.
Energieeffizienz: Im Gegensatz zu hydraulischen oder pneumatischen Systemen verbrauchen Elektrozylinder nur während der Betätigung Strom, wodurch der Energieverbrauch gesenkt wird.
Geringer Wartungsaufwand: Elektrisk-Zylinder erfordern weniger Wartung, da sie weniger bewegliche Teile haben und keine Flüssigkeiten auslaufen oder ersetzen müssen.
Umweltfreundlichkeit: Sie produzieren keine schädlichen Abfälle wie Hydrauliköl oder Druckluft, was sie zu einer umweltfreundlicheren Alternative macht.
Programmierbarkeit: Elektrozylinder können problemlos in Automatisierungssysteme integriert und über verschiedene elektronische Schnittstellen gesteuert werden.
Elektrisk-Zylinder sind vielseitige und präzise Aktuatoren, die in verschiedenen Branchen Anwendung finden. Aufgrund ihrer Fähigkeit, hochpräzise lineare Bewegungen bereitzustellen, eignen sie sich für ein breites Aufgabenspektrum. Hier sind einige häufige Anwendungen:
Türmontage: Elektrisk-Zylinder werden verwendet, um Autotüren präzise zu positionieren und anzupassen und so eine perfekte Abdichtung und Passform zu gewährleisten.
Montage von Motorkomponenten: Für die Montage von Motorteilen sind hochpräzise Bewegungen erforderlich, wobei elektrische Zylinder für die erforderliche Genauigkeit sorgen.
Roboterschweißen: In Roboterschweißstationen steuern diese Zylinder die Bewegung der Schweißarme und sorgen so für gleichmäßige und präzise Schweißnähte.
Operationstische: Elektrisk-Zylinder ermöglichen eine präzise Einstellung von Operationstischen und ermöglichen es Chirurgen, Patienten genau zu positionieren.
Roboterchirurgiesysteme: Diese Systeme basieren auf einer präzisen Bewegungssteuerung, um minimalinvasive Operationen mit hoher Genauigkeit durchzuführen.
Laborautomatisierung: In automatisierten Laborgeräten handhaben Elektrisk-Zylinder empfindliche Proben und Instrumente präzise.
Verpackungsmaschinen: Werden in Verpackungslinien verwendet, um die Bewegung von Verpackungsmaterialien und -produkten zu steuern und eine gleichmäßige Verpackung sicherzustellen.
Fördersysteme: Elektrisk-Zylinder treiben Förderbänder an und sorgen für eine reibungslose und präzise Steuerung der Produktbewegung.
Automatisierte Abfüllanlagen: Diese Zylinder steuern den Abfüllprozess in Getränke- und Lebensmittelverpackungen und sorgen so für genaue und gleichmäßige Produktmengen.
4D-Kinositze: Elektrisk-Zylinder sorgen für Bewegungseffekte in 4D-Kinositzen und verbessern das immersive Erlebnis für die Zuschauer.
Virtual-Reality-Plattformen: In VR-Anwendungen erzeugen diese Zylinder realistische Bewegungssimulationen und verbessern so die Benutzereinbindung.
Elektrostapler: Elektrisk-Zylinder werden in den Hebemechanismen von Elektrostaplern eingesetzt und sorgen für präzise Steuerung und Energieeffizienz.
AGVs (Automated Guided Vehicles): Diese Fahrzeuge nutzen elektrische Zylinder für präzise Bewegungen und Positionierung in Lager- und Fertigungsumgebungen.
Hebebühnen: In Hebebühnen sorgen Elektrisk-Zylinder für ein sanftes und kontrolliertes Heben und Senken von Lasten.
Die Tabelle bietet einen kurzen Vergleich von Elektrisk-Zylindern mit ihren pneumatischen und hydraulischen Gegenstücken und hebt die wichtigsten Unterschiede in Bezug auf Präzision, Energieeffizienz, Platzbedarf, Sauberkeit, Wartung, Programmierbarkeit, Betriebskosten und Sicherheit hervor. Elektrisk-Zylinder zeichnen sich durch hohe Präzision, Energieeffizienz, kompaktes Design, geringen Wartungsaufwand und verbesserte Sicherheitsfunktionen aus und machen sie zu einer erstklassigen Wahl für moderne Industrieanwendungen, bei denen Nachhaltigkeit und Präzision an erster Stelle stehen.
| Merkmale | Elektrisk-Zylinder, | Pneumatikzylinder, | Hydraulikzylinder |
|---|---|---|---|
| Präzision | Hoch (µm-Ebene, Servosteuerung) | Niedrig-Mittel (kein Feedback) | Mittel (anfällig für Drift) |
| Energieeffizienz | Hoch (Energie wird nur in Bewegung verwendet) | Niedrig (Druckluftlecks) | Niedrig-Mittel (Energie für Pumpe) |
| Raumnutzung | Kompakt (integrierter Antrieb) | Mäßig (Zylinder + Ventile) | Sperrig (Pumpen, Flüssigkeitsleitungen) |
| Sauberkeit | Ölfreie, geschlossene Bauweise | Laut, mögliche Luftlecks | Gefahr von Ölaustritt |
| Wartung | Niedrig (Firmware-Updates) | Mäßig (Ventildichtungen) | Hoch (Flüssigkeit, Dichtung, Filter) |
| Programmierbarkeit | Vollständige Bewegungsprofile | Begrenzt auf Ein/Aus | Begrenzte Proportionierung |
| Betriebskosten | Moderate Vorabkosten, niedrige Gesamtbetriebskosten | Niedrige Anschaffungskosten, höhere OPEX | Mittlerer Anfangswert, hohe OPEX |
| Sicherheit | Hoch (IP65, Feedback) | Mäßig | Brandgefahr durch Öle |
Die technischen Spezifikationen für Elektrisk-Zylinder können je nach Modell und Hersteller stark variieren. So ist beispielsweise die HEZ-Serie von HYDAC ein Paradebeispiel für die vielfältigen Möglichkeiten, die der Markt bietet. Diese Zylinder sind so konzipiert, dass sie eine Vielzahl von Anwendungsanforderungen erfüllen, wodurch sie äußerst vielseitig und an unterschiedliche industrielle Anforderungen anpassbar sind.
Die HEZ-Serie bietet ein breites Spektrum an Kraftkapazitäten mit Zylindern, die Kräfte von 3.000 N bis 40.000 N ausüben können. Dieser große Bereich stellt sicher, dass es ein geeignetes Modell für Anwendungen gibt, die von leichten Aufgaben bis hin zu schweren Industrieprozessen reichen. Diese Zylinder sind mit verschiedenen Hublängen ausgestattet, was eine präzise Steuerung der linearen Bewegung ermöglicht. Unabhängig davon, ob die Anwendung kurze, präzise Hübe oder längere Bewegungen erfordert, kann die HEZ-Serie so konfiguriert werden, dass sie diese Anforderungen erfüllt.
Die HEZ-Serie kann Geschwindigkeiten von bis zu 546 Zoll pro Minute erreichen und eignet sich daher für Anwendungen, die schnelle Bewegungen und hohen Durchsatz erfordern. Diese Hochgeschwindigkeitsfähigkeit gewährleistet einen effizienten Betrieb in schnelllebigen Industrieumgebungen. Diese Zylinder sind in verschiedenen Konfigurationen wie koaxial und parallel erhältlich und können an die spezifischen räumlichen und mechanischen Anforderungen verschiedener Maschinen und Systeme angepasst werden. Die Flexibilität in der Konfiguration gewährleistet eine optimale Integration in bestehende oder neue Setups.
Die HEZ-Serie ist bekannt für ihre hohe Präzision mit Wiederholgenauigkeit im Mikrometerbereich und sanfter Beschleunigung/Verzögerung. Dieses Maß an Präzision ist von entscheidender Bedeutung für Anwendungen in Branchen wie der Elektronikfertigung, in denen Genauigkeit von größter Bedeutung ist. Diese Elektrozylinder sind äußerst energieeffizient konzipiert und verbrauchen nur während der Betätigung Strom. Dies senkt nicht nur die Betriebskosten, sondern steht auch im Einklang mit den Nachhaltigkeitszielen, indem die Energieverschwendung minimiert wird.
Da weniger bewegliche Teile vorhanden sind und keine Flüssigkeiten gewartet werden müssen, erfordert die HEZ-Serie im Vergleich zu hydraulischen oder pneumatischen Systemen weniger Wartung. Dadurch werden Ausfallzeiten und Wartungskosten reduziert und die Gesamtbetriebseffizienz verbessert. Die HEZ-Serie ist auf Sicherheit ausgelegt und verfügt über die Schutzart IP65 und Feedback-Mechanismen, die einen zuverlässigen und sicheren Betrieb gewährleisten. Diese Funktionen sind besonders wichtig in Umgebungen, in denen die Sicherheit der Arbeitnehmer und die Zuverlässigkeit der Ausrüstung von entscheidender Bedeutung sind.
Eines der herausragenden Merkmale der HEZ-Serie sind ihre Individualisierungsmöglichkeiten. Kunden können aus verschiedenen Bohrungsgrößen, Hublängen und Kraftkapazitäten wählen, um den Zylinder an ihre spezifischen Anwendungsanforderungen anzupassen. Dieser Grad der Individualisierung stellt sicher, dass der Zylinder in seiner vorgesehenen Umgebung optimal funktioniert, unabhängig davon, ob es sich um eine kleine Laboreinrichtung oder eine große Produktionsanlage handelt.
Elektrisk-Zylinder bieten ein hohes Maß an Individualisierung, um den einzigartigen Anforderungen verschiedener Anwendungen gerecht zu werden. Diese Flexibilität stellt sicher, dass die Zylinder an spezifische Anforderungen angepasst werden können, wodurch Leistung und Effizienz gesteigert werden. Hier sind einige Möglichkeiten, wie Elektrisk-Zylinder individuell angepasst werden können:
Elektrisk-Zylinder können mit unterschiedlichen Hublängen konfiguriert werden, um den spezifischen Bewegungsanforderungen Ihrer Anwendung gerecht zu werden. Ob Sie einen kurzen Hub für Präzisionsaufgaben oder einen längeren Hub für breitere Bewegungen benötigen, die individuelle Anpassung sorgt für optimale Leistung. Je nach Anwendung können Kraft und Geschwindigkeit des Zylinders angepasst werden. Anwendungen mit hoher Kraft erfordern möglicherweise leistungsstärkere Motoren und robustere Schraubenmechanismen, während Anwendungen mit hoher Geschwindigkeit möglicherweise optimierte Getriebe- und Motorsteuerungssysteme erfordern.
Die modulare Designphilosophie von FDR ermöglicht ein hohes Maß an Individualisierung. Ihre Fähigkeit zur Kleinserienfertigung ermöglicht die Erstellung maßgeschneiderter Lösungen, die auf die individuellen Kundenanforderungen zugeschnitten sind. Diese Flexibilität stellt sicher, dass jeder Zylinder für seine spezifische Anwendung optimiert ist und die bestmögliche Leistung und Zuverlässigkeit bietet.
Definieren Sie Anwendungsanforderungen: Beschreiben Sie klar und deutlich die spezifischen Anforderungen Ihrer Anwendung, einschließlich Kraft, Hublänge, Geschwindigkeit und Umgebungsbedingungen.
Konsultieren Sie Experten: Arbeiten Sie mit sachkundigen Ingenieuren und Technikern zusammen, um Ihre Anforderungen zu besprechen und Anpassungsoptionen zu erkunden.
Wählen Sie benutzerdefinierte Funktionen: Wählen Sie aus verfügbaren Anpassungsoptionen, z. B. Hublängenanpassungen, speziellen Halterungen und integrierten Antrieben.
Prototyp und Test: Fordern Sie Prototypen oder Muster an, um den maßgeschneiderten Zylinder in Ihrer Anwendungsumgebung zu testen. Dieser Schritt stellt sicher, dass das Endprodukt genau Ihren Spezifikationen entspricht.
Abschließen und implementieren: Sobald die Anpassung validiert ist, schließen Sie das Design ab und implementieren Sie den angepassten Elektrisk-Zylinder in Ihr System.
Zu den zukünftigen Trends für Elektrisk-Zylinder gehören:
Elektrifizierung mobiler Maschinen: Zunehmende Verbreitung von Elektrostaplern, AGVs und Hebebühnen.
Miniaturisierung und Mikrobewegung: Wachsende Nachfrage nach winzigen Zylindern, die für die Laborautomatisierung und Mikrorobotik geeignet sind.
Intelligente Sensoren für den vorausschauenden Einsatz: Integration von Temperatur-, Vibrations- und Drehmomentsensoren für die vorausschauende Wartung.
Automobil- und Elektrofahrzeugmontage: Verstärkter Einsatz bei der Herstellung von Elektrofahrzeugen, einschließlich Ladestationen und fahrzeuginternen Mechanismen.
Kundenspezifische/On-Demand-Servobewegung: Steigende Nachfrage nach kundenspezifischen Lösungen mit ungewöhnlichen Hublängen und speziellen Halterungen.
Obwohl Elektrisk-Zylinder zahlreiche Vorteile bieten, sind einige Herausforderungen und Einschränkungen zu berücksichtigen:
Höhere Anschaffungskosten: Die Vorabkosten für Elektrozylinder können im Vergleich zu hydraulischen oder pneumatischen Systemen höher sein.
Belastbarkeit: Sie haben im Vergleich zu hydraulischen Systemen typischerweise eine geringere Belastbarkeit, wodurch sie für sehr schwere Lasten weniger geeignet sind.
Anforderungen an die Stromversorgung: Eine zuverlässige Stromversorgung ist erforderlich und Stromausfälle können Probleme verursachen.
Geschwindigkeitsbeschränkungen: In einigen Fällen können Elektrozylinder bei sehr hohen Geschwindigkeiten an ihre Grenzen stoßen.
Bei der Auswahl des richtigen Elektrisk-Zylinders müssen mehrere Schlüsselfaktoren berücksichtigt werden, um optimale Leistung und Kompatibilität mit Ihrer spezifischen Anwendung sicherzustellen. Hier finden Sie einen detaillierten Leitfaden, der Ihnen dabei hilft, eine fundierte Entscheidung zu treffen:
Erforderliche Kraft
Bestimmen Sie die für Ihre Anwendung erforderliche Kraft. Elektrisk-Zylinder sind in einem breiten Kraftspektrum erhältlich, von einigen hundert Newton bis zu mehreren zehntausend Newton. Beispielsweise kann die HEZ-Serie von HYDAC Kräfte im Bereich von 3.000 N bis 40.000 N ausüben. Überlegen Sie, ob die Kraft dynamisch (während der Bewegung) oder statisch (im Stillstand) aufgebracht wird. Dynamische Kräfte erfordern möglicherweise höhere Drehmoment- und Leistungswerte.
Hublänge
Ermitteln Sie die für Ihre Anwendung erforderliche Hublänge. Elektrisk-Zylinder gibt es mit verschiedenen Hublängen, von einigen Millimetern bis zu mehreren Metern. Stellen Sie sicher, dass der ausgewählte Zylinder den gesamten erforderlichen Bewegungsbereich abdeckt. Berücksichtigen Sie die Platzbeschränkungen sowohl in der ausgefahrenen als auch in der eingefahrenen Position, um sicherzustellen, dass der Zylinder in Ihre Maschine oder Ihr System passt.
Geschwindigkeit
Bestimmen Sie die Geschwindigkeit, mit der der Zylinder arbeiten muss. Einige Anwendungen erfordern möglicherweise schnelle Bewegungen, während andere langsamere, kontrolliertere Bewegungen erfordern. Die HEZ-Serie kann beispielsweise Geschwindigkeiten von bis zu 546 Zoll pro Minute erreichen. Berücksichtigen Sie die erforderlichen Beschleunigungs- und Verzögerungsprofile. Sanftes Beschleunigen und Abbremsen kann den Verschleiß reduzieren und die Präzision verbessern.
Präzision
Bewerten Sie den Grad der erforderlichen Präzision. Anwendungen wie die Elektronikmontage erfordern möglicherweise eine Wiederholgenauigkeit im Mikrometerbereich, während andere möglicherweise größere Toleranzen tolerieren. Überlegen Sie, ob Sie integrierte Rückkopplungssysteme für die Echtzeitüberwachung und -steuerung benötigen. Servogesteuerte Zylinder bieten höhere Präzision und Programmierbarkeit.
Das zukünftige Potenzial für Elektrisk-Zylinder ist vielversprechend, angetrieben durch Trends wie Elektrifizierung, Miniaturisierung und die steigende Nachfrage nach intelligenten, nachhaltigen Lösungen. Da die Industrie weiterhin Industrie 4.0 und intelligente Fertigungspraktiken einführt, wird der Markt für Elektrozylinder voraussichtlich deutlich wachsen. Indem Hersteller wie FDR diesen Trends einen Schritt voraus bleiben und kontinuierlich Innovationen vorantreiben, können sie ihre Position als Marktführer auf dem Markt für elektrische Antriebe festigen.
Elektrisk-Zylinder bieten eine Reihe von Vorteilen, die sie ideal für verschiedene industrielle Anwendungen machen. Ihre hohe Präzision, Energieeffizienz, geringer Wartungsaufwand und Programmierbarkeit heben sie von herkömmlichen hydraulischen und pneumatischen Systemen ab. Da sich der Markt weiter entwickelt, wird erwartet, dass die Akzeptanz von Elektrisk-Zylindern zunehmen wird, angetrieben durch Trends wie Elektrifizierung, Miniaturisierung und die steigende Nachfrage nach intelligenten, nachhaltigen Lösungen. Durch die Beantwortung der am häufigsten gestellten Fragen hoffen wir, wertvolle Erkenntnisse zu liefern und Ihnen dabei zu helfen, fundierte Entscheidungen zu treffen, wenn Sie Elektrisk-Zylinder für Ihre Anwendungen in Betracht ziehen. Weitere Informationen finden Sie unter Suzhou Fengda Automatisierungsgerätetechnologie Co., Ltd.
